Гидравлический съемник для втулок и фланцев

Гидросъемник предназначен для снятия втулок, фланцев и других деталей, запрессованных на концы валов, при различных демонтажных работах. Гидросъемник (рис, 304) состоит из малого цилиндра 4, в котором помещен плунжер 3, приводимый в движение винтом 2 посредством рукоятки 1, и большого цилиндра 5, в котором находится поршень 7 с уплотнительным кольцом 8 и пружиной 6. Для снятия полумуфты 15 с конуса вала 14 скоба 12 через специальную шайбу 10 упирается в торец полумуфты и соединяется с гидросъемником посредством шпилек 9 и гаек 11, 13 и 16. При вращении винта вручную с силой 60—80 Н создается большое давление в малом цилиндре 4, которое в большом цилиндре двигает поршень с усилием 60—70 кН, достаточным для снятия полумуфты с конуса вала. В качестве жидкости в цилиндрах применяется веретенное масло.

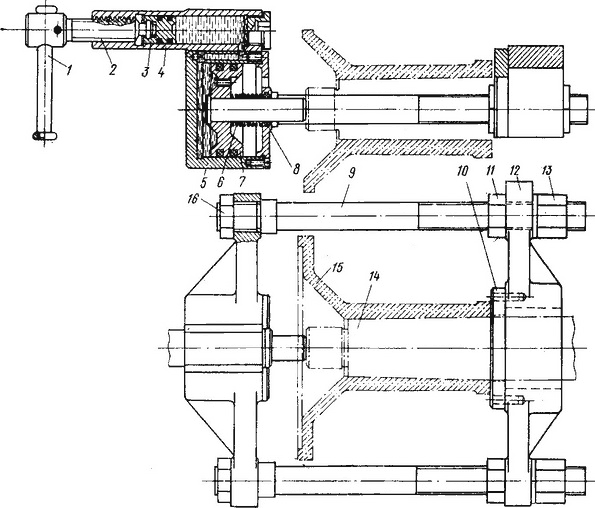

Рис. 304. Гидравлический съемник для снятия втулок и фланцев.

Техническая характеристика гидросъемника
Максимальное усилие, создаваемое гидросъемником, кН ....................................70
Габариты, мм ................ 650х350х 180
Масса, кг ....................................20
