Малогабаритная универсальная турбинка ТПУ-2 с поворотной головкой и телескопической рукояткой

Универсальная турбинка ТПУ-2 (рис. 54) состоит из головки с пневматической турбинкой, шарнирно-прикрепленной на штоке 1, который может выдвигаться из рукоятки 15. В рукоятке смонтирован воздушный клапан 13, служащий для управления подачей воздуха на лопасти турбинки. В турбинке рукоятка и воздушный клапан выделены в отдельный узел, который соединен с головкой турбинки цилиндрическим трубчатым штоком, закрепленным винтом 2. Шток в рукоятке удерживается пружинным кольцом 14. Головка турбинки может быть повернута и закреплена винтом 11 под углом 90°. Она состоит из корпуса 5 и главной фигурной втулки 3; в корпусе помещается ротор 8 турбинки. Ротор крепится на шпинделе 9 винтом 6 и свободно вращается на шарикоподшипниках 7 и 10. Подшипник 7 для уменьшения габарита турбинки утоплен во внутреннюю часть ротора и насажен внутренним кольцом на хвостовик соплового распределительного диска.

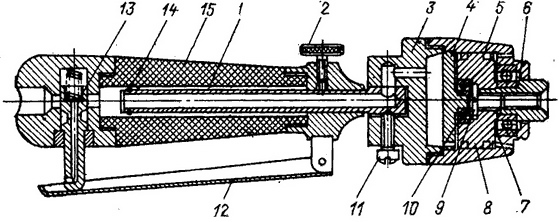

Рис. 54. Малогабаритная универсальная турбинка с поворотной головкой и телескопической рукояткой.

Рукоятку с помощью штуцера и гибкого шланга подключают к магистрали сжатого воздуха. На выступающей из головки части шпинделя закрепляется оправка с абразивным кругом.

Работа турбинки начинается после нажатия пусковой кнопки — клапана рычагом 12. Воздух из воздухопровода поступает в рукоятку и через шток к сопловому диску 4, откуда через его отверстия попадает на лопатки ротора. Лопатки расположены спирально, их профиль соответствует профилю турбинных лопаток. Такая конструкция позволяет использовать как активное действие струи сжатого воздуха, так и его реакцию, что обеспечивает почти полное использование энергии воздуха и получение высокой частоты вращения ротора. Отработавший воздух от турбинки отводится через отверстия в передней части корпуса. Турбинку используют для подгонки прокладок при монтаже механизмов и других работ.

Техническая характеристика пневмотурбинки
Давление сжатого воздуха, МПа................0,3—0,6
Число лопастей ротора........................28
Частота вращения шпинделя, об/мин............50000—60000
Габариты, мм..................................380x45
Масса, г........................................350
