Малогабаритная монтажная лебедка ЛP-0,25

Ручная малогабаритная монтажная лебедка представляет собой переносное компактное грузоподъемное устройство цилиндрической формы. Она предназначена преимущественно для механизации подъемно-транспортных операций при монтаже механизмов и оборудования в затесненных условиях строящихся судов. Лебедка отличается тем, что в ней применена планетарно-цевочная передача, в которой роль цевок выполняют стяжки, соединяющие щеки в единый корпус, а роль цевочных колес — реборды барабана.

Лебедка (рис. 83) состоит из щек 2 и 6, скрепленных цевками 8 и составляющих корпус. Внутри корпуса на подшипниках свободно вращается эксцентриковый вал 4, приводимый в движение в зависимости от исполнения рукояткой 7 или звездочкой с цепью. На эксцентричную шейку вала 4 свободно посажен барабан 3 с ребордами 5, зубья которых входят в планетарное зацепление с цевками 8 и 11, расположенными равномерно по расчетной начальной окружности. При этом количество зубьев на один меньше расчетного количества цевок. Каждая из двух пар цевок 11 — это цевка 8 с вырезанной для прохода каната средней частью. Таких пар может быть одна, две или три, в зависимости от количества слоев каната на барабане. Петли 9 свободно надеты на цевки 8 и служат для крепления лебедок.

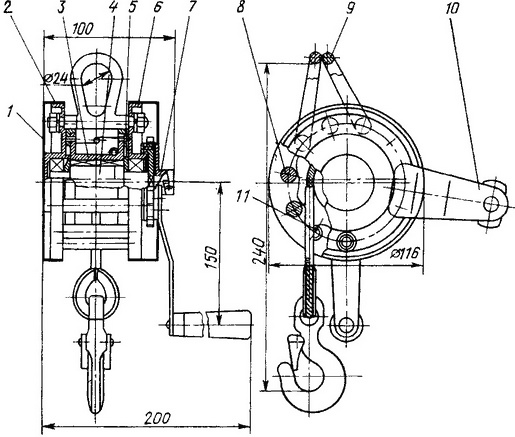

Рис. 83. Малогабаритная монтажная лебедка ЛР-0,25.

Ручка 10 неподвижно крепится к щекам 2 и 6 гайками на выступающих резьбовых концах цевок и служит для перенесения лебедки и удержания ее при вращении рукоятки 7. Рукоятка и приводная звездочка с цепью являются сменными, имеют одинаковые присоединительные места и каждая в отдельности совместно с храповым механизмом и тормозными дисками образует автоматический грузоупорный тормоз, предотвращающий самопроизвольное опускание груза. Кожух 1 служит для защиты механизма лебедки от загрязнения, на него нанесена информация о номинальной грузоподъемности.

Применение малогабаритной лебедки ЛР-0,25 позволяет механизировать операции монтажа механизмов массой до 250 кг на потолочные и вертикальные фундаменты, повысить производительность труда в два-два с половиной раза и улучшить условия работы.

Техническая характеристика лебедки
Грузоподъемность, кН....................2,5
Высота подъема, м............................4
Максимальное усилие на рукоятке, Н..........100
Расчетный диаметр каната, мм..................4,1
Габариты, мм.................110x118x200
Масса, кг......................................3,2—3,5
