Переносный фрезерный станок МТ-196

Опорные поверхности небольших судовых фундаментов обрабатывают фрезерным станком МТ-196 (рис. 6). Станок состоит из станины 1, фрезерной головки 2, укрепленной на ползуне 6, салазок 7, по которым перемещается ползун, электродвигателя 5 и текстропной передачи 4. Продольная подача фрезерной головки осуществляется рукояткой 9, поперечная — маховиком 8, подача фрезы — рукояткой 3. Станок устанавливают на специальную опору рядом с фундаментом или непосредственно на фундаменте. Для сокращения времени каждую последующую перестановку станка производят на ранее обработанные поверхности с помощью встроенных в станину домкратов.

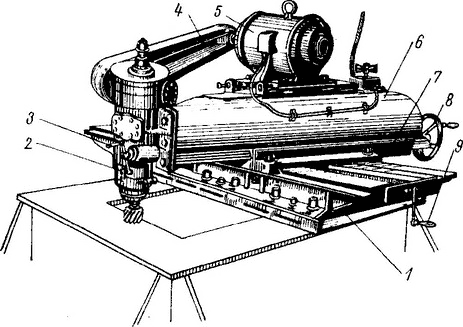

Рис. 6. Переносный фрезерный станок МТ-196.

Сравнительно небольшие размеры и масса станка позволяют транспортировать и устанавливать его без особых затруднений даже в труднодоступных местах.

Техническая характеристика станка
Максимальные размеры обрабатываемой поверхности, мм:
ширина................................450
длина..................................900
Мощность электродвигателя, кВт............1,5
Частота вращения шпинделя, об/мин .... 1000
Диаметр фрезы, мм ........................60—75
Габариты, мм...............1320х127х550
Масса, кг..................................350
