Переносный расточный станок ЛР-248
Переносный расточный станок ЛР-248 (рис. 252) используют для растачивания посадочных мест дейдвудов и втулок выносных кронштейнов.

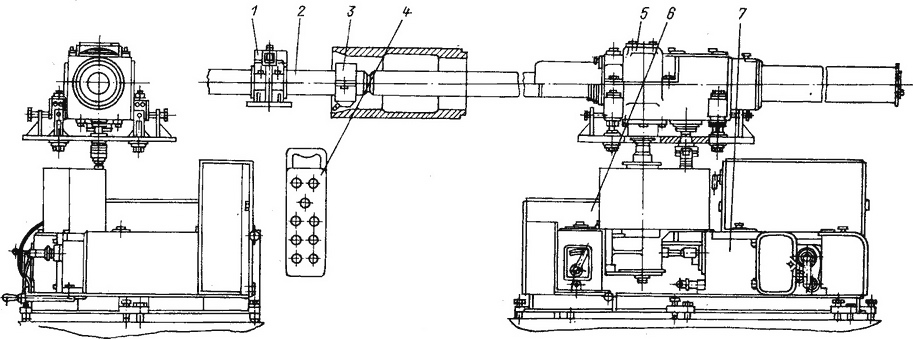

Рис. 252. Переносный расточный станок ЛР-248.
Станок состоит из коробки 6 скоростей, коробки 7 подач, шпиндельной головки 5, двух борштанг 2 с подшипниками 1 и резцовой головкой 3: и переносного пульта управления 4. Борштанги жестко соединяются со шпиндельной головкой 5, осуществляющей их подачу при растачивании. Наличие в комплекте станка борштанг двух типоразмеров позволяет производить растачивание отверстий с диаметрами двух диапазонов.
Станок обеспечивает высокое качество обработки и отличается надежностью конструкции.
Техническая характеристика станка
Максимальные диаметры, мм:
растачиваемых отверстий ..............300 и 310
подрезаемых торцев ....................400
Диаметр борштанги, мм ....................150; 200
Осевое перемещение шпинделя, мм ..........2000
Механическая осевая подача, мм/об .... 0,15—0,8
Максимальный крутящий момент, Нм . . . 4500
Максимальное усилие подачи шпинделя, кН 15
Расстояние от шпинделя до основания плиты, мм ........................... 1400 3000
Габариты, мм ............... 3500х1470х3230
Масса, кг..................................750
На рис. 253 показано устройство, на котором станок ЛР-248 транспортируется, устанавливается на рельсы и центруется по теоретической оси валопровода. Устройство состоит из тележки 4, платформы 3, подъемника 2

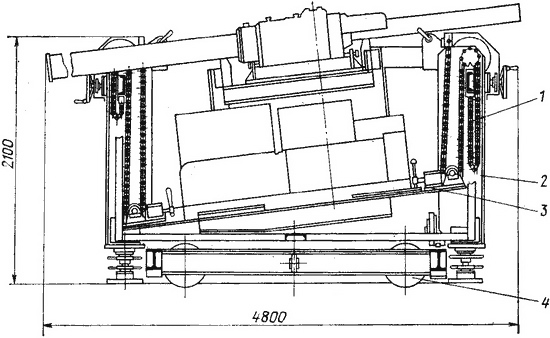

Рис. 253. Устройство для транспортировки и установки переносного расточного станка ЛР-248.
и грузовых цепей 1. Установленное краном на стапельные рельсовые пути устройство со станком на колесах тележки подкатывают под кормовой подзор судна, после чего колеса заменяют штатными винтовыми домкратами, размещенными в углах тележки. Платформой по поперечным рельсам и подъемником станок предварительно подцентровывают по теоретической оси валопровода и соединяют с заведенной борштангой. Окончательно его центруют оптическим способом через отверстия борштанги и шпиндельной головки. Для растачивания дейдвудов на двухвальных судах рельсы тележки с двух сторон удлиняют складывающимися частями, при помощи которых обеспечивается перемещение платформы со станком (в поперечном направлении) на расстояние 5600 мм.
Техническая характеристика устройства
Максимальная высота подъема шпинделя, на оси колонны, мм:
носовой................................3380
кормовой ..............................1840
Максимальное отстояние оси шпинделя от ДП по борту, мм:
правому ........................2550
левому ................................3050
Допустимый угол, °
наклона плоскости станка ..............7
разворота подъемника в планке..........±4
Габариты, мм ............... 4800х4500х2100
Масса (со станком), кг .......... 10 500
