Переносный станок ГФ-1081

Станок (рис. 21) предназначен для обработки опорных поверхностей и растачивания по внутреннему диаметру круглых фундаментов, расположенных в местах со свободным доступом. Станок состоит из чугунного литого корпуса со встроенным приводом главного движения, планшайбы, вращающейся на плоских направляющих и центральном подшипнике. К планшайбе крепят горизонтальные направляющие для перемещения ползуна. На конце горизонтального ползуна устанавливают вертикальные направляющие для перемещения ползуна с резцом. К корпусу станка крепят три регулируемые опоры с домкратами для центровки и выверки станка по высоте и в горизонт. Выверка станка в горизонт производится с помощью уровня или квадранта, устанавливаемого на контрольной площадке станка. После центровки станок крепят с помощью рымов, приваренных к обрабатываемому изделию.

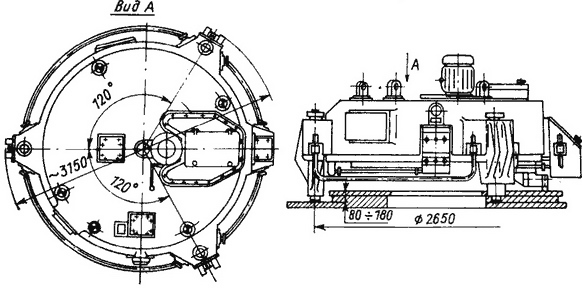

Рис. 21. Переносный станок ГФ-1081.

В корпусе станка имеются три ниши, в которых размещены электрооборудование, сменные шестерни и ящик для инструмента.

Техническая характеристика стайка
Диаметры обработки, мм..........................1100—2300
Ход ползуна, мм:
горизонтального ..............................600
вертикального................................100
Частота вращения планшайбы, об/мин............4—19
Вертикальная и горизонтальная подача, об/мин . .      0,1—0,5
Число подач......................................5
Мощность электродвигателя, кВт..................10
Габариты, мм:
диаметр......................................3150
высота........................................1680
Масса, кг..........................................11 550
