Пневматические шаберы

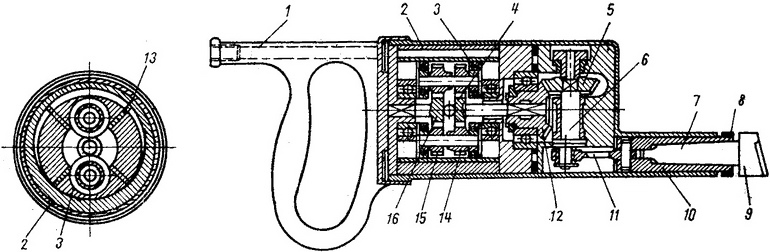

Пневматический шабер (рис. 40) состоит из ротативного пневматического двигателя, планетарной и конической передач и кривошипного механизма.


Рис. 40. Пневматический шабер.

Сжатый воздух из шланга попадает через рукоятку 1 и регулирующий клапан в статор 2 и, воздействуя на лопатки 13, вращает ротор 3 с закрепленными в нем двумя парами сателлитовых шестерен 14 и 15 планетарной передачи. Две шестерни 15 находятся в зацеплении с неподвижной шестерней 16. При вращении ротора шестерни 15 приводят во вращении шестерни 4 и 14. Частота вращения шестерни 4 меньше частоты вращения ротора в 10 раз и в зависимости от регулирования подачи воздуха составляет 800—1200 об/мин. От шестерни 4 движение передается на валик 6 кривошипного механизма через конические шестерни 12 и 5. С помощью шатуна 11 ползуну 10 сообщается возвратно-поступательное движение. В конусном отверстии ползуна устанавливают державку 7 с шабером 9, закрепляемую гайкой 8. В процессе выполнения шабровочных работ шабер прижимают к обрабатываемой поверхности, держа правой рукой за рукоятку, а левой за верхнюю часть корпуса у ползуна.

Пневматический шабер не имеет резких толчков при изменении направления движения и допускает регулирование числа двойных ходов в минуту поворотами крана.

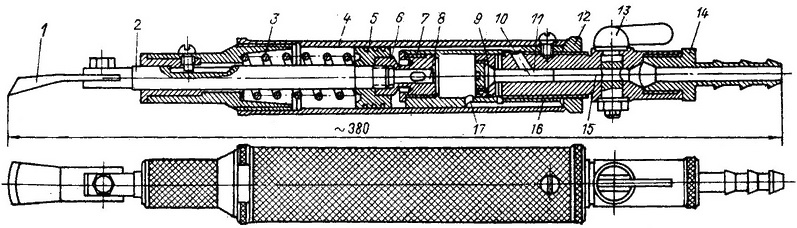

На рис. 41 изображен пневматический шабер более совершенной конструкции. Принцип его работы следующий. Сжатый воздух по шлангу через хвостовик 14 и пробку крана 13 поступает в полость корпуса 15. Под давлением воздуха стержень золотника 11 открывает впускные окна 10; через них воздух проходит в полость между втулкой золотника 7, стенками цилиндра 4 и поршнем 5. При этом поршень, преодолевая сопротивление пружины 3, движется вместе со штоком 2, на котором закреплен шабер 1. Шток при движении тянет за собой клапан золотника 8, соединенный с его хвостовой частью гайкой 6. Клапан золотника, полый внутри, имеет отверстие, которое при выходе из втулки золотника открывается и пропускает воздух в полость втулки. Так как площадь поршня золотника 9 больше площади торца стержня золотника, он перемещается вместе со стержнем золотника; при этом золотник постепенно закрывает впускные окна. Одновременно поршень золотника открывает окна 17, и отработавший воздух по каналам 16 выходит в атмосферу, а поршень под действием пружины возвращается в первоначальное положение.


Рис. 41. Пневматический шабер с воздушным золотником

Число ходов шабера может быть от 400 до 1600 в минуту, оно регулируется гайкой регулятора 12. Смазку осуществляют кратковременным периодическим впуском масла вместе с воздухом. Масса шабера 1,3 кг.

При работе с пневматическим шабером производительность труда увеличивается в четыре-пять раз.
