Пневматические угловые зачистные машины УЗМ

Для обработки, подгонки и зачистки опорных поверхностей фундаментов в труднодоступных местах применяют пневматические угловые зачистные машины УЗМ-100, УЗМ-150 и УЗМ-200. Машины УЗМ имеют сходные по конструкции узлы: литой корпус и крышку, пневматический двигатель, шпиндель и пусковую рукоятку. На рис. 34 показаны устройство и принцип действия машины УЗМ-100.

Пневматический двигатель ротационного типа с центробежным регулятором состоит из статора 12, ротора 14 с четырьмя текстолитовыми лопатками 13 и двух крышек 15 и 11, закрывающих статор с обеих сторон. Расточка статора расположена эксцентрично по отношению к ротору, установленному на двух шарикоподшипниках 16 и 10. С правой стороны ротора на резьбе укреплен центробежный регулятор кулачкового типа 17.

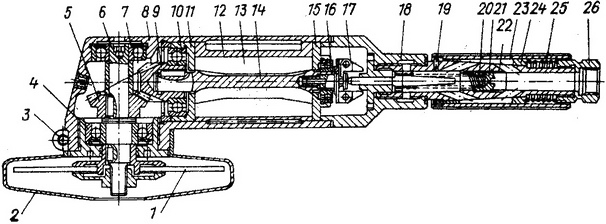

Рис. 34. Пневматическая угловая зачистная машина УЗМ-100.

Регулятор служит для автоматического поддержания частоты вращения шпинделя при холостом ходе в пределах, близких частоте вращения рабочего хода. Применение регулятора уменьшает расход воздуха и удлиняет срок службы зачистной машины. Регулирование центробежного регулятора на заданную частоту вращения ротора осуществляется путем поджима пружины 20 золотника.

На переднем конце ротора машины УЗМ-100 с помощью шпонки укреплена ведущая коническая шестерня 9. У машин УЗМ-150 и УЗМ-200 передний конец ротора соединен чекой с ведущей шестерней, расположенной на двух радиальных шарикоподшипниках. Ведущая шестерня всех зачистных машин находится в постоянном зацеплении с ведомой шестерней 5 шпинделя. Шпиндель 6 каждой машины смонтирован в головке корпуса и вращается на двух шарикоподшипниках 7 и 4.

Шлифовальный круг 1 ограждается соответствующим защитным кожухом 2, укрепленным на головке корпуса стяжным винтом 3. Такой способ крепления обеспечивает установку (поворот) кожуха в любое положение относительно оси шпинделя машины в зависимости от условий работы.

Пусковое устройство выполнено в виде поворотной рукоятки и соединено с крышкой корпуса 18 машины при помощи резьбы. Устройство состоит из перепускного пальца 22, конической втулки 24, рукоятки 23 и пружины 25. Присоединение воздухоподводящего шланга осуществляется через переходную гайку 26 или при помощи внутренней резьбы перепускного пальца.

Рукоятка 23 пускового устройства, вращаясь вместе со втулкой 3 вокруг перепускного пальца 22, открывает или закрывает впускные отверстия и тем самым обеспечивает пуск или остановку пневматического двигателя. Поворот рукоятки ограничивается штифтом 19. Пружина 25, поджимая втулку к конусу перепускного пальца, создает требуемую плотность соединения. Винт 21 пускового устройства служит для поджатия конусной пружины 20 при регулировании центробежного регулятора. Крышка корпуса 18 и корпус 8 машины соединяются между собой четырьмя винтами.

Угловая зачистная машина работает следующим образом. При повороте пусковой рукоятки по часовой стрелке сжатый воздух из магистрали поступает по каналам рукоятки крышки корпуса и статора в рабочую полость двигателя, давит на лопасти и приводит ротор во вращение. Вращение ротора через коническую пару шестерен передается шпинделю машины, а от него рабочему инструменту. Отработанный воздух через выпускные отверстия в статоре и корпусе машины выходит в атмосферу.

Технические характеристики пневматических угловых зачистных машин приведены в табл. 7.

Таблица 7. Технические характеристики пневматических угловых зачистных машин

Характеристика	УЗМ-100	УЗМ-150	УЗМ-200
Наибольший диаметр шлифовального круга, мм:
типа ПП	100	150	200
» ЧК	80	125	150
Наибольшая толщина шлифовального круга, мм	6	6	6
Мощность пневмодвигателя, Вт	370	550	1100
Частота вращения шпинделя, об/мин;
на холостом ходу	4600	3300	2500
под нагрузкой	4500	3200	2400
Расход сжатого воздуха, м3/мин	0,7	0,9	1,2
Диаметр шланга в свету, мм	9	12	12
Давление сжатого воздуха, МПа	0,5	0,5	0,5
Габариты, мм	280x105x75	335х155х86	385x205x88
Масса, кг	1,5	2,7	3,2
