Полуавтоматическая вальцовка для развальцовки трубок

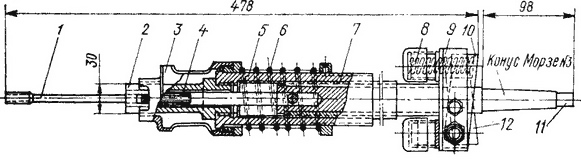

Приспособление (рис. 237) предназначено для развальцовки трубок. В данной конструкции применено устройство, автоматически прекращающее подачу шпинделя, когда крутящий момент достигает определенной величины. Вальцовка работает следующим образом. Хвостовик 11 соединяется со шпинделем пневматической сверлильной машины через пониженную реверсивную передачу. Конусный стержень 1 и корпус 2 вставляются в развальцовываемую трубку, для чего необходимо слегка отвести рукой назад подпружиненный стакан 3. Ролики 4, освобожденные из-под стакана, войдут вместе с корпусом в трубку. При пуске сверлильной машины последняя начинает вращать хвостовик, а вместе с ним и конусный стержень. В хвостовике есть поперечное отверстие, в которое вставляется клин 12.

Клин при повороте хвостовика входит в зацепление с выступом упоров 10, посредством которых вращается коробка пружин 9, закрепленная на шпинделе 7. Шпиндель при вращении ввинчивается в гайку 5, и тем самым производится подача шпинделя, а с ним и конусного стержня, который при перемещении раздвигает ролики и прижимает их к внутренней поверхности развальцовываемой трубки. При превышении заданного значения крутящего момента пружины 8 утапливаются. Зацепление с выступом упора нарушается, подача конусного стержня прекращается, и ролики раскатывают трубку. Как только уменьшается сопротивление раскатки, пружины поднимают упоры, клин снова входит в зацепление с выступом последних, и опять происходит подача шпинделя. Ролики вновь развальцовывают трубку. По окончании развальцовки трубки шпинделю дают обратные обороты с помощью реверсивной передачи. Шпиндель вывинчивается из гайки и вытягивает конусный стержень, распор роликов прекратится, и вальцовка свободно выйдет из трубки. Стакан под действием пружины 6 переместится вперед и закроет ролики, предохраняя их от выпадания.

Рис. 237. Полуавтоматическая вальцовка для развальцовки трубок.

Техническая характеристика вальцовки
Частота вращения хвостовика, об/мин ........120—180
Мощность привода, кВт .............. 0,37
Внутренний диаметр развальцовываемой трубки, мм 30—35
