Приспособление для обработки наварышей и наклепышей на котле

Из-за большого количества наварышей и наклепышей на котлах необходимо механизировать процесс их обработки при ремонте.

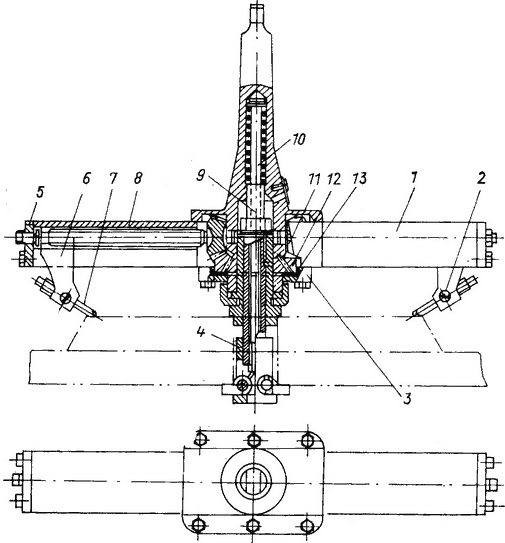

На рис. 167 изображено приспособление для обработки наварышей и наклепышей котлов на месте. Приспособление состоит из корпуса 1, винта Я, разцедержателя 6, торцевой планки 5, конической шестерни 12, шарика 11, обоймы 13, упорного фланца 3, пустотелой шпильки 9, толкателя 10, головки 4, резца 7 и установочного винта 2.

Приспособление устанавливают на наварыше или наклепыше, центруют по отверстию и затем производят обработку. Приводом служит пневматическая сверлильная машина типа РС-22 или РС-32. Подачу резцов осуществляют через коническую или червячную передачи.


Рис. 167. Приспособление для обработки наварышей и наклепышей на котле.

Приспособление позволяет производить обработку наварышей с малыми затратами времени при высоком качестве обрабатываемой поверхности.
