Приспособления для запрессовки и выпрессовки болтов фланцевых соединений валопроводов

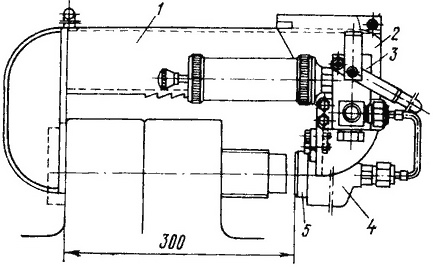

На рис. 311 показано приспособление с гидроцилиндром для запрессовки и выпрессовки цилиндрических калиброванных болтов фланцевых соединений валопроводов. Приспособление представляет собой скобу 1, на опоре 2 которой смонтированы гидроцилиндр 4 и ручной насос 3. Расстояние между опорной поверхностью скобы и шток-поршнем 5 гидроцилиндра у приспособления типоразмера 1 регулируют перемещением подвижной опоры по рейке скобы. У приспособления типоразмера II это расстояние является постоянным. При работе насоса масло под давлением поступает в гидроцилиндр и перемещает шток-поршень, передающий усилие на запрессовываемый или выпрессовываемый болт.

Рис. 311. Приспособление для запрессовки и выпрессовки болтов фланцевых соединений валопроводов.

Технические характеристики приспособлений с гидроцилиндром приведены в табл. 64.

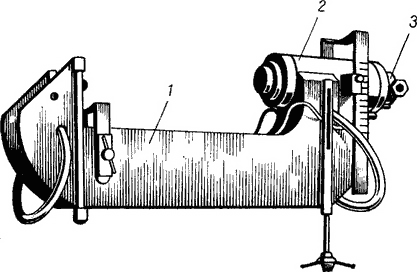

На рис. 312 представлено приспособление с пневмогидроприводом. Оно состоит из скобы 1, пневмогидропривода 2 и промежуточного устройства 3. Приспособление надевают на фланец вала и прижимают к головке запрессовываемого болта. К пневмоприводу подается сжатый воздух, под действием которого перемещающимся плунжером производится запрессовка болта.

Рис. 312. Приспособление для запрессовки и выпрессовки болтов фланцевых соединений валопроводов.

Техническая характеристика приспособления
Размеры выпрессовываемых (запрессовываемых) болтов, мм:
диаметр ................. 25—100
наибольшая длина ........................300
Наибольшее расстояние от оси болта до наружного
диаметра фланца, мм ........................100
Усилие, развиваемое гидроцилиндром, кН ...    120 Давление, МПа:
воздуха, ..................................0,5
масла в гидроцилиндре ....................36
Ход плунжера воздушного цилиндра, мм ....     35
Габариты, мм ...... .......... 640х 160х300
Масса, кг .......................25,7

Таблица 64. Технические характеристики приспособлений с гидроцилиндром для запрессовки и выпрессовки болтов фланцевых соединений валопроводов

Характеристика	Типоразмер
	I	II
Наибольшее усилие, кН	88	100
Ход плунжера, мм	60	65
Давление масла в цилиндре, МПа	32	30
Расстояние между опорной поверхностью скобы и шток-поршнем, мм	100—300	2,0
Габариты, мм	550х380х270	460х280х220
Масса, кг	27,3	14,0
