Штихмасы

Для измерения высот клиньев применяют раздвижной пружинный штихмас (рис. 148). Его заводят между лапой механизма и судовым фундаментом при отвернутом стопорном винте 6. Под действием пружины 3 измерительный стержень 2 упирается в лапу механизма и в этом положении фиксируется стопорным винтом. Затем штихмас выводят из-под лапы механизма и микрометром измеряют расстояние от торца неподвижной ножки  до торца измерительного стержня. Измерения снимают для каждого клина в четырех крайних точках и составляют паспорт клина. Измерительный стержень удерживается от выпадания из неподвижной ножки винтом 1. Штихмас снабжен удлиненной рукояткой 5, в результате чего можно производить измерения в труднодоступных местах.

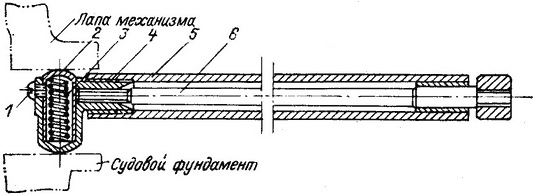

Рис. 148. Пружинный штихмас для измерения высот клиньев.

При измерении высот клиньев используют раздвижные пружинные штихмасы четырех типоразмеров (табл. 31). При измерении высот клиньев и отверстий под калиброванные болты применяют специальный пружинный штихмас.

Таблица 31. Характеристики применяемых штихмасов

Типоразмер	Пределы измерений, мм	Габариты, мм		Масса, кг
		длина рукоятки	высота головки
I	15—18	375	15	0,232
II	18—25	375	18	0,242
III	23—35	375	23	0,258
IV	35—52	375	35	0,302

Штихмас (рис. 149) состоит из корпуса, штока, пружины, удлинителя и стопорного винта. Перед измерением шток вдвигается в корпус и стопорится винтом. Штихмас заводится в зазор, отдается стопорный винт. При этом шток под действием пружины выдвигается к лапе механизма, после чего шток поджимается, стопорным винтом к корпусу, фиксируя величину зазора. Штихмас выводится для снятия показаний микрометром. Точность измерений зависит от точности микрометра.

Рис. 149. Специальный пружинный штихмас.

Технические характеристики пружинных штихмасов приведены в табл. 32.

Таблица 32. Технические характеристики пружинных штихмасов

Характеристика	Типоразмер штихмаса
	I	II
Высота измерения, мм	От 20	до 78
Длина штихмаса, мм	260	420
Масса, кг	0,4	0,5

Для измерения высот клиньев и толщины конусных колец в мортирах применяют телескопический штихмас. Штихмас (рис. 150) состоит из корпуса, подвижной губки, иглы, винта и ручки. Корпус устанавливается на месте измерения с последующей фиксацией подвижной губки винтом. Точность измерения зависит от точности штангенциркуля или микрометра, которыми выполняются измерения. Технические характеристики телескопических штихмасов приведены в табл. 33.

Таблица 33. Технические характеристики телескопических штихмасов

Характеристика	Типоразмер штихмаса
	I	II	III	IV
Предел измерения, мм	15—18	18—25	23—35	35—52
Длина рукоятки, мм	375	375	375	375
Высота головки, мм	15	18	23	35
Масса, кг	0,232	0,242	0,258	0,302

Рис. 150. Телескопический штихмас.
