Устройство для установки креплений электрооборудования

Устройство (рис. 173) выполнено в виде легко раздвигаемой в двух направлениях прямоугольной рамки, сторонами которой являются четыре направляющих и одновременно мерительных рейки 1, по которым скользят восемь попарно скрепленных под прямым углом несущих рычагов 2.

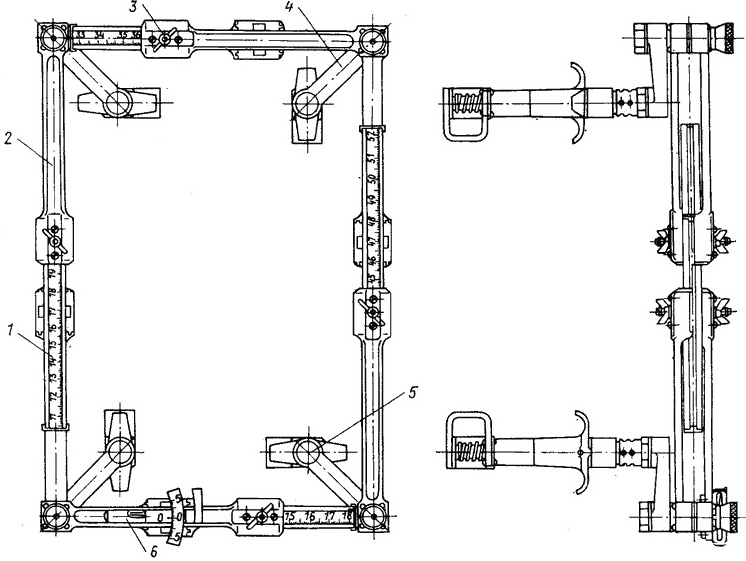

Рис. 173. Устройство для установки креплений электрооборудования.

После отсчета и фиксации на мерительных рейках размеров, соответствующих расстояниям между центрами крепежных отверстий устанавливаемого механизма, и фиксации положения зажимами 3 обеспечивается достаточно жесткая связь рычагов и направляющих реек и необходимая жесткость всей конструкции устройства.

В углах сочленения несущих рычагов закреплены фиксаторами поворотные рычаги 4, на свободных концах которых находятся фиксирующие втулки, удерживающие зажимные головки 5 для зажима деталей крепления оборудования. Зажимные головки, закрепляемые во втулках, легко отделяются от рамки устройства. В результате после установки деталей крепления на «электроприхватках» можно снять рамку устройства, а затем зажимные головки.

В процессе работы детали крепления электрооборудования можно закрепить в зажимных головках до установки головок в рамке, что облегчает настройку устройства.

Верхний предел размеров, устанавливаемых на мерительных рейках, при необходимости можно увеличить соответствующим удлинением рычагов и направляющих реек. На одном из нижних горизонтальных несущих рычагов закреплен указатель вертикального положения 6, регулирование положения которого позволяет пользоваться устройством на судне, строящемся как на горизонтальных, так и наклонных стапелях.

Устройство имеет следующие особенности:
—       сравнительно большой предел устанавливаемых на мерительных рейках размеров (100x100—600х600 мм) при относительно небольших исходных габаритах устройства;
—       изменение габаритов устройства в зависимости от расстояний между крепежными отверстиями устанавливаемых на судне механизмов;
—       возможность установки нормализованных креплений с заранее подготовленными отверстиями под крепежные болты электрооборудования, размещаемого как в незашиваемых, так и в зашиваемых помещениях, без амортизаторов и на амортизаторах;
—       небольшая масса устройства (около 5 кг), которая уменьшается за счет изготовления несущих рычагов и других деталей из легких сплавов и пластмасс, что позволяет выполнять работы по установке креплений электрооборудования одному человеку (электроприхватку деталей осуществляет электросварщик);
—       наличие указателя вертикального положения с соответствующим регулированием, позволяющего упростить и ускорить процесс установки устройства в вертикальном положении без применения отвесов и других приспособлений;
—       возможность пользоваться устройством в недостаточно освещенных помещениях судна, благодаря тому, что ампула указателя вертикального положения покрывается светящейся краской;
—       достаточно высокая точность соблюдения расстояний между центрами крепежных отверстий;
отсутствие возможных перекосов и деформации корпуса монтируемого механизма при окончательном их закреплении вследствие того, что опорные поверхности приваренных нормализованных креплений находятся в одной плоскости;
—       исключение повторной разметки отверстий для крепления электрооборудования, сверления отверстий и нарезания резьбы при работе в зашиваемых помещениях после их зашивки.

Применение устройств обеспечивает значительное сокращение разметочных работ, выполняемых на судне при установке нормализованных креплений электрооборудования; полное исключение работ на судне по разметке и сверлению отверстий, а также нарезанию резьбы под крепежные болты в нормализованных креплениях электрооборудования возможность дальнейшего упрощения проектно-конструкторской документации по электромонтажу судов за счет сокращения координирования аппаратуры.
