Установка и выверка на фундаменте

Для установки на фундаменте поршневых компрессоров наиболее удобны клиновые подкладки, регулировочные винты, клиновые, гидравлические или винтовые домкраты. Отпадает необходимость многократных подъемов рамы или корпуса для установки или удаления плоских регулировочных подкладок различной толщины. Предварительно выравнивают и сглаживают верхнюю поверхность фундамента, на которую будут уложены плитки опор для клиновых пар, регулировочных винтов и винтовых домкратов.

Для удобства выравнивания бетона пользуются пневматическими отбойными молотками, которые помимо зубил снабжаются насадками с мелкой зубчатой насечкой, позволяющей равномерно скалывать лишний бетон. Пользуются также ручными приспособлениями: молотком (рис. 15, а), имеющим на бойках зубчатую насечку, и притиром (рис. 15, 6), представляющим собой чугунную болванку диаметром 200 мм с двумя ручками для поворачивания ее вокруг собственной оси. Можно применять и ручные машины: пневматическую или электрическую шлифомашинки с торцевыми крупнозернистыми шлифовальными кругами или сверлильные машинки с торцевой насадкой вместо сверл, имеющей зубчатую насечку. Получили распространение электроперфораторы, снабженные набором различных насадок и имеющие относительно небольшую массу.

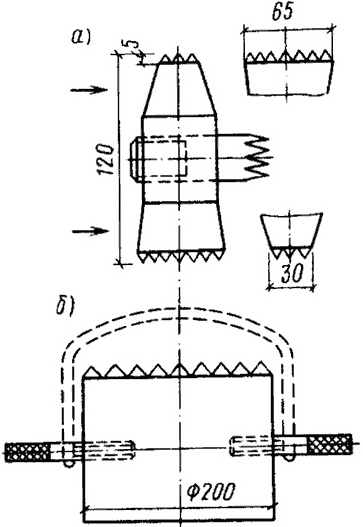

15. Приспособления для выравнивания фундамента под укладку плиток
а — молоток с насечкой; б — притир

Установочные подкладки размещают по обе стороны анкерного колодца или фундаментного болта там, где станут опорные части рамы или корпуса, не перекрывая отверстие колодца. Уклон подкладок в направлении главных осей не более 0,5 мм/м. Высоту взаимного расположения подкладок 3 в простейших случаях проверяют по линейке 7 и установленному на ребро линейки уровню 2 (рис. 16, а). Пузырек уровня 2 приводят к нулевой отметке, подкладывая пластинки, толщина которых известна, или щуп под опущенный конец линейки 1. Суммарная толщина набора пластин дает размер, на который надо переместить соответствующую плитку на фундаменте. На больших фундаментах положение плиток по высоте более точно проверяют установкой на них гидравлического уровня, приняв одну плитку за базовую. Можно проводить проверку с помощью нивелира 5 и масштабной рейки 6 (рис. 16, б) с ценой деления не более 1 мм. Отсчет ведут от базовой плитки, фиксируя смещение вверх или вниз высотной отметки на рейке.

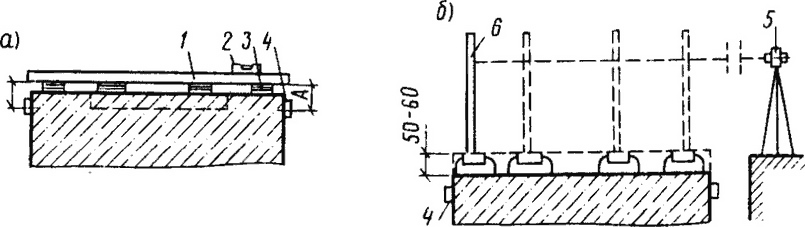

16. Проверка установки подкладок на фундаменте линейкой и уровнем (а) и нивелиром (б):
1 — линейка; 2 — уровень; 3 — подкладка; 4 — репер; 5 — нивелир; 6 — рейка

После установки и выверки положения подкладок на фундаменте на них устанавливают пары клиновых подкладок или инвентарные клиновые, гидравлические или винтовые домкраты. Для проверки высотной отметки, которую займет рама машины, ставят и выравнивают на них по уровню проверочную линейку. Замеряют расстояние А от высотной отметки на репере фундамента до нижней грани линейки. Это расстояние может отклоняться на ±5 мм от заданного, учитывая, что разница будет снята при дальнейшей регулировке положения машины по уровню.
