Установка и выверка на фундаменте

Центробежные компрессоры, которые работают с большой частотой вращения, устанавливают на фундаменте с очень тщательной подготовкой основных подкладок, выполненных из листовой стали и опирающихся на бетон фундамента. Плоские подклиновые подкладки должны быть длиннее и шире клиньев на 10—15 мм; толщина их должна быть не менее 20 мм.

Применяют несколько способов установки подкладок. При одной из способов подкладки ставят непосредственно на бетон; фундамент в этих местах обрабатывают так, чтобы плитки после притирки к бетону лежали на нем плотно с отклонением от горизонтальности по уровню не более 0,1 мм/м. Поверхность подкладок, на которую впоследствии будут устанавливать клиновые пары, должна быть обработанной (строганой или шлифованной) с чистотой по 6 классу. Высотные отметки подкладок проверяют строганой рейкой, на ребро которой ставят уровень. Отсчет ведут от базовой подкладки, проверенной по высотной отметке фундамента, перемещая рейку с уровнем последовательно на смежные подкладки попарно. Высотные отметки исправляют за счет подкладок большей толщины или набора из нескольких подкладок.

При другом способе (рис. 36, а) с нижней стороны плоских прокладок 1 по углам приваривают прутки арматурной стали 2 диаметром 3—5 мм длиной 200—300 мм. Другими концами прутки прихватывают электросваркой к основной арматуре фундамента. Работу эту проводят до полного замоноличивания верхней части фундамента или в период изготовления каркаса. Подкладки устанавливают по уровню путем изгиба арматурных прутков — в центре подкладки делают отверстия для выхода из-под нее воздуха при бетонировании и добавлении цементного раствора. Высотную отметку подкладок проверяют от репера фундамента по рейке и уровню или при помощи нивелира и градуированной линейки, которую ставят вертикально поочередно на все подкладки, сравнивая и выверяя их отметки по базовой. Если подкладки устанавливают таким способом на замоноличенном фундаменте, то для прихватки прутков к арматуре следует расчистить места установки подкладок на фундаменте до обнажения арматуры. После выверки подкладок и прихватки прутков к арматуре электросваркой следует произвести подливку бетоном, состав которого дан в гл. II, п. 3.

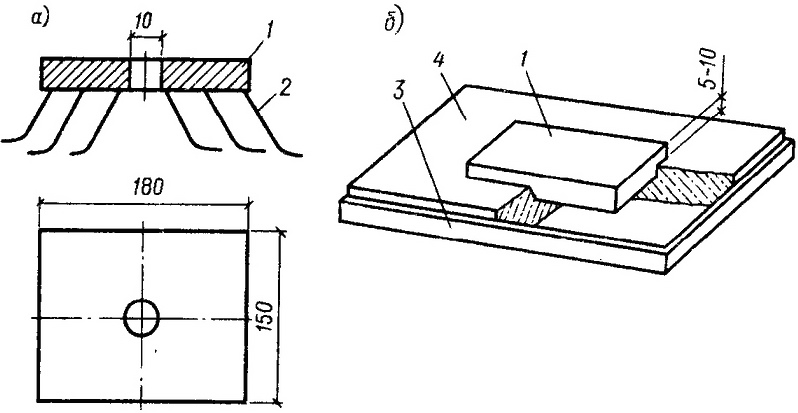

36. Установка подкладок на арматуре (а) и в опалубке (б):
1 — подкладка; 2 — прутки арматуры; 3 — опалубка; 4 — подливка

Применяется также способ установки подкладок на бетонные подушки, отличающийся от рекомендованного для поршневых компрессоров тем, что на фундаменте для подушек ставится деревянная или металлическая опалубка (рис. 36, б) или подушки укладывают на намеченные площадки размером 200x200 мм, углубленные в теле фундамента на 10—15 мм. Площадки смачивают 3%-м раствором соляной кислоты в течение 20—30 мин и промывают теплой водой, что обеспечивает хорошее схватывание и предотвращает сдвиг подушек. Устанавливаемые на бетон подушек промежуточные подкладки выверяют по базовой подкладке по высотным отметкам при помощи гидроуровня, нивелира, линейки и уровня. Применяют также способ установки подкладок на слой 2—3 мм сухого быстротвердеющего цемента, равномерно распределенного по поверхности площадки фундамента, к которой предварительно была пригнана и притерта плоская подкладка. Для большей плотности прилегания на площадку ставят груз. Через 2—3 дня за счет влаги воздуха цемент схватывается. При бетонировании верхней части фундамента на места расположения подкладок можно заложить деревянные бруски из досок толщиной 2—3 см с тем, чтобы после схватывания заменить их стальными подкладками (см. гл. II, п. 2).
