Автоматическая сигнализация
Автоматическая сигнализация бывает предупредительная, аварийная и исполнительная. Предупредительная сигнализация извещает обслуживающий персонал о изменении регулируемого показателя. Это предупреждение машинист видит до срабатывания систем автоматической защиты.
Аварийная сигнализация извещает о срабатывании приборов автоматической защиты и причинах возникновения аварийной ситуации.
Исполнительная сигнализация оповещает обслуживающий персонал о включении и выключении компрессоров, вентиляторов, соленоидных вентилей, насосов.
На крупных холодильных установках центральные щиты управления оборудуются мнемоническими схемами, на которых изображена схема установки с цветными сигнальными лампами. При исправной работе узлов на мнемосхеме горят зеленые лампы, при нарушении режима какого-либо узла — загорается красная лампа.
В схемах автоматической защиты и сигнализации применяются термометры сопротивления, позволяющие передавать показания на щиты управления. Электронные самопишущие мосты служат для ведения записи показании температуры в различных аппаратах — потребителях холода.
На холодильных установках применяют также дифференциальные манометры для замера количества протекающих жидкостей, логометры, работающие в комплекте с термометрами сопротивления, а также другие приборы, обеспечивающие автоматизацию работы холодильных машин.
Двухпозиционные манометрические реле температуры ТРДК, ТДДА и ТРД с электрическим контактным выходом служат для включения и выключения различных электропотребителей.
Для дистанционного замера температур применяют манометрические, электроконтактные и ртутно-контактные термометры. В манометрическом термометре (рис. 99) изменение температуры зависит от изменения давления в термобаллоне. Действие ртутно-контактного термометра основано на изменении сопротивления проводника в зависимости от температуры и замыкании столбиком ртути контактов сигнальных ламп.
В табл. 13—16 приведены характеристики некоторых приборов автоматизации аммиачных холодильных установок.

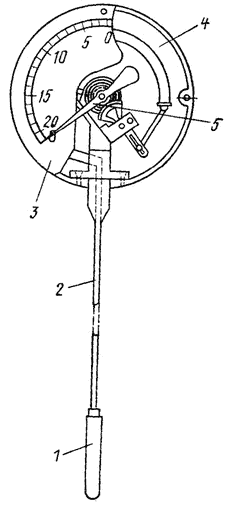

Рис. 99. Манометрический термометр:
1 — термобаллон, 2 — соединительная трубка, 3 — манометр, 4 — трубчатая пружина, 5 — стрелка шкалы
