Положение осей выравнивают изменением длины выступающих из рамы регулировочных винтов, подбивкой клиновых подкладок в соответствующих парах или изменением высоты домкратов.

После каждой регулировки производят затяжку анкерных болтов и очередную проверку уровнем. Для затяжки используют гаечный ключ с удлинителем-трубой с общим плечом не более 500 мм или тарированный ключ, рассчитанный на определенное усилие затяжки. При затяжке следят за положением пузырька уровня, который должен смещаться не более чем на 1/2 деления. Большие отклонения указывают на плохое прилегание плиток к фундаменту или неплотное взаимное прилегание клиньев, между которыми не должна проходить пластина щупа 0,05 мм.

На точность установки оборудования по горизонтальности его осей указывает нулевое положение пузырька уровня; допускается отклонение не более 0,1 мм/м длины. Уровень всегда устанавливают в два положения, поворачивая на 180°. Различные показания свидетельствуют о неисправности уровня, дефектах обработки базовой поверхности или неправильной установке уровня при его повороте. По инструкциям некоторых заводов отклонение от горизонтальности допускается и до 0,3 мм/м. Однако это может стать причиной быстрого износа упорных подшипников. По аналогии со стационарными двигателями внутреннего сгорания допуск на горизонтальность по ходу вала может быть увеличен до 0,2 мм/м при сохранении допуска на горизонтальность по оси вала до 0,1 мм/м.

Плотность взаимного прилегания комплекта подкладок и обжатия их и других выверочных приспособлений между фундаментом и рамой можно проверить также обстукиванием молотком: при неплотном прилегании звук глухой.

Малогабаритные компрессоры иногда устанавливают на фундамент на подрамнике из стальных балок или швеллеров, соединенных электросваркой. Переходные подрамники также применяют при значительном несовпадении анкерных и фундаментных болтов с отверстиями в раме. Подрамник можно устанавливать на фундамент в соединении с рамой или раздельно. В первом случае площадку контакта рамы и подрамник подгоняют так, чтобы в стык не проходил щуп 0,05 мм. Дальнейшую установку и выверку проводят обычным порядком. Подрамник при раздельной установке на фундамент (рис. 19) ставят на клиновые подкладки или домкраты, соблюдая точность установки: 0—0,1 мм/м по оси вала и до 0,2 мм/м по ходу. Установку подрамника 1 проверяют контрольной линейкой 2 и уровнем 3. Показатели замеров не должны меняться при затяжке анкерных болтов и болтов, соединяющих раму с подрамником. При изменении показателей необходима более тщательная пригонка и установка.

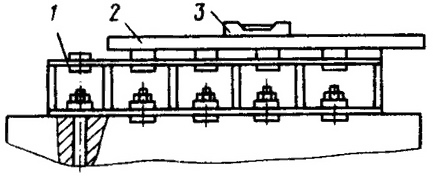

19. Установка и выверка подрамника
1 — подрамник; 2 — линейка; 3 — уровень
