Крыльчатые насосы

Крыльчатые насосы предназначают для работы с ручным приводом и применяют их для перекачивания жидкости при малом давлении, а также наряду с ручными поршневыми для подпитки систем центрального водяного отопления. В последние годы серийно их не производили.

Обычный крыльчатый насос (рис. VI.12) по существу представляет собой разновидность поршневого насоса двойного действия. Его крыло 1, снабженное двумя клапанами 2, качается в кожухе 3. Качание происходит с помощью выведенной наружу ручки 4.

Под крылом, играющим роль проходного поршня, расположена неподвижная перегородка 5 с другой парой клапанов 6, разделяющая кожух на две рабочие полости А и Б. При движении крыла в одну из этих полостей жидкость засасывается, а из другой в то же время выталкивается.

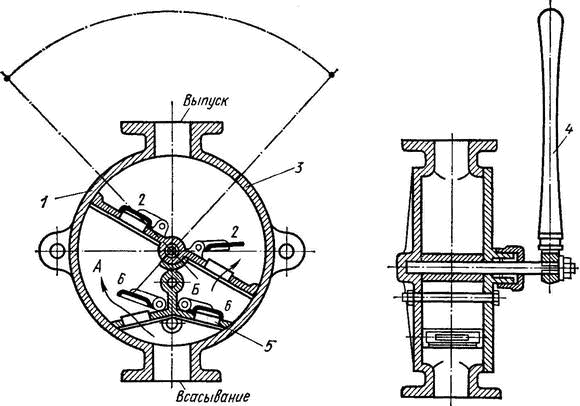

VI. 12. Крыльчатый ручной насос

Сменных уплотнений насос не имеет, а его работоспособность обеспечивают качеством обработки и пригонки крыла к внутренней поверхности кожуха. Встречаются и другие конструкции крыльчатых насосов.
