Стены с архитектурными деталями

К архитектурным частям кладки относятся карнизы из кирпича или керамических камней, пилястры, пояски, сандрики, русты, контфорсы, полуколонны, эркеры, Обрамления проемов криволинейного очертания, а также подоконные и другие ниши. Кроме архитектурных деталей из кирпича, керамических камней, керамических, каменных и бетонных плит для оформления фасадов зданий используют детали, изготовляемые из бетона, керамики и природного камня.

Кладку архитектурных элементов из прямоугольного и профильного кирпича выполняют одновременно с возведением наружных и внутренних стен здания. Детали поясков и карнизов выкладывают из кирпичей, выступающих в виде кронштейнов со ступенчатым профилем, кронштейны — из лицевого кирпича, поставленного на ребро или уложенного плашмя. Поля между кронштейнами заполняют обыкновенным или профильным кирпичом или художественными вставками.

Выступающие ряды кладки в карнизах, поясках и т. д. выполняют из целых кирпичей. При этом свес каждого ряда кладки допускается не более чем на 1/3 длины кирпича, э общий вынос неармированного карниза — не более 1/2 толщины стены. Карнизы с общим выносом более 1/2 толщины стены устраивают из армированной кирпичной Кладки на растворе марки не ниже 25 или из сборных железобетонных элементов, заанкериваемых в Кладке. Их возводят в соответствии с указаниями проекта.

Свешивающиеся ряды карнизов, поясков, а также другие части стен, для кладки которых применяют тесаный кирпич, выкладывают из полнотелого или специального (профильного) лицевого кирпича даже в том случае, когда стены возводят из пустотелого кирпича.

Бетонные и железобетонные архитектурные детали применяют при оформлении наличников и откосов дверных и оконных проемов, устройстве поясков, больших карнизов и для украшений фасадов. Для этих же целей используют архитектурные детали из керамики, причем карнизы с керамическими деталями разрешается делать только вперевязку с кладкой напуском. Общий вынос не должен превышать половины толщины стены.

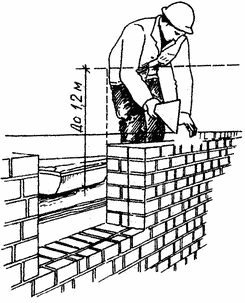

Рис. 5. Предельная высота кладки, выкладываемая каменщиком

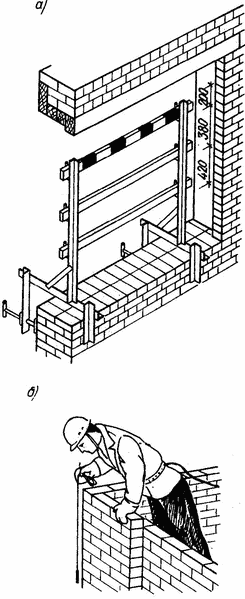

Рис. 6. Безопасные приемы кладки стен а — ограждение проемов; б — работа с предохранительным поясом

Архитектурными деталями из природного камня оформляют преимущественно цоколи, наличники и откосы, устраивают пояски. Архитектурные детали, как и другие облицовочные изделия, устанавливают как в процессе кладки, так и на ранее возведенные стены. При установке деталей в процессе кладки применяют крепления крюками или скобами, заделываемыми в швы кладки во время ее возведения, и другими способами в соответствии с проектом. Карнизы из сборных деталей, имеющие вынос, превышающий половину толщины стены, закрепляют анкерными болтами, предварительно заделанными в кладку на глубину, указанную в проекте.

Кладку любого яруса стен выполняют так, чтобы уровень ее после каждого перемащивания подмостей был на 70 см выше уровня рабочего настила или перекрытия. Ниже этого уровня каменщики работают в предохранительных поясах, которые пристегивают к конструкциям, или периметр кладки ограждают защитными ограждениями (рис. 6). Нельзя оставлять на стенах материалы, инструменты, строительный мусор во избежание их падения.

По ходу кладки в проемы стен устанавливают оконные и дверные блоки или инвентарные ограждения.

Карнизы, выступающие за плоскость стены более чем на 30 см, выкладывают с наружных лесов или с инвентарных выпускных подмостей, ширина настила которых должна быть на 60 см больше ширины карниза. При этом материалы располагают на внутренних настилах, а каменщики работают, находясь на выпускных лесах.

При кладке стен высотой более 7 м по всему периметру здания устраивают наружные инвентарные защитные козырьки в виде настила на кронштейнах. Кронштейны навешивают на стальные крюки, заделанные в кладку по мере ее возведения. Ширина козырька должна быть не менее 1,5 м, внешний угол подъема 20°. При устройстве козырьков их первый ряд устанавливают на высоте не более 6 м от земли и оставляют до возведения кладки стен на всю высоту; второй, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50x50 мм,— на высоте 6...7 м над первым, а затем по ходу кладки переставляют через каждые 6...7 м. Рабочие монтируют козырьки в предохранительных поясах. Запрещается ходить по козырькам, а также использовать их в качестве подмостей и для складывания материалов. Без защитных козырьков можно вести кладку стен здания высотой не более 7 м, но при этом на земле по периметру здания устраивают ограждения на расстоянии не менее 1,5 м от стены.

При кладке стен с внутренних подмостей над входами в лестничные клетки устраивают постоянные навесы размером не менее 2x2 м. Запрещается выкладывать стены высотой более двух этажей без устройства междуэтажных перекрытий или временного настила по балкам этих перекрытий, а также без устройства в лестничных клетках площадок, маршей и ограждений.

Швы расшивают с перекрытий или с подмостей после укладки каждого ряда. Во время выполнения этой операции запрещается находиться на стене.
