Ремонт настенных и потолочных частей пароперегревателя

Трубные элементы настенных и потолочных частей пароперегревателя ремонтируют и заменяют по технологии и техническим условиям, описанным для экранов барабанных котлов и радиационных поверхностей прямоточных котлов. Змеевики, камеры и штуцеры пароперегревателей, изготовленные из легированных сталей, перед установкой обязательно контролируют спектральным анализом на наличие легирующих элементов. До установки змеевики продувают сжатым воздухом и прокатывают шарами.

Ремонт и замену змеевиков и ширм пароперегревателей из аустенитных труб надо выполнять крайне осторожно, чтобы не образовались царапины, задиры, забоины, вмятины и другие углубления (включая следы от клейма сварщика), приводящие к наклепу и концентрации местных напряжений с последующим развитием свищей и разрывов. Образовавшиеся на трубах изъяны обрабатывают напильником с плавными переходами, если оставшаяся толщина не выходит за пределы допуска.

Представление о конструкции и схеме расположения панелей настенной радиационной части пароперегревателя котла ТП-100 дает рис. 70. В топке расположено восемь панелей, состоящих из камер 1 и труб 2 (рис. 70, а). Камеры снабжены штуцерами 3 для дренажа и 12 для пускового впрыска, при помощи которого регулируют температуру пара. Камеры вынесены за пределы обмуровки топки, а трубные элементы подвешены на стенах внутри топки (рис. 70, б). Провисшие трубы панелей настенных пароперегревателей восстанавливают следующим образом. Снимают в районе провисших труб обдувочный аппарат или другие конструкции, мешающие восстановлению правильного положения труб. Разбирают обмуровку 2 (рис. 71, а) и тепловую изоляцию 3. Разводят (расклинивают) экранные трубы 6, предварительно сняв ближайшие их крепления. Подвешивают к балке 1 каркаса ручную лебедку 4 и при помощи каната 5 с крюком поочередно поднимают провисшие трубы 7, восстанавливая сваркой их крепления (рис. 71, б).

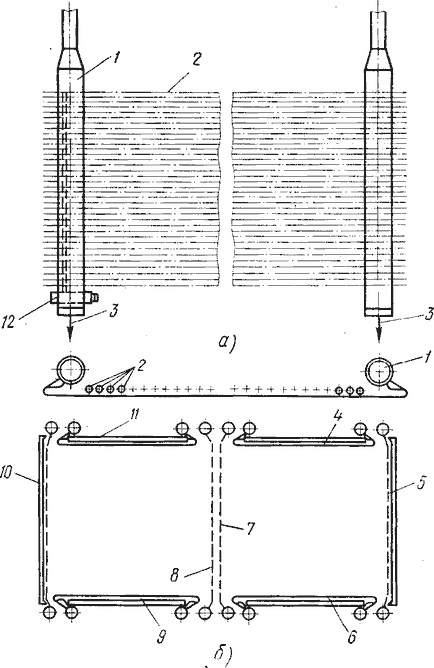

Рис. 70. Радиационный пароперегреватель котла ТП-100:
а — конструкция панели пароперегревателя, б — схема расположения панелей в топке котла; 1 — камера. 2 — трубы, 3 — штуцер для дренажа камеры, 4—11 — панели, 12 — штуцер для пускового впрыска

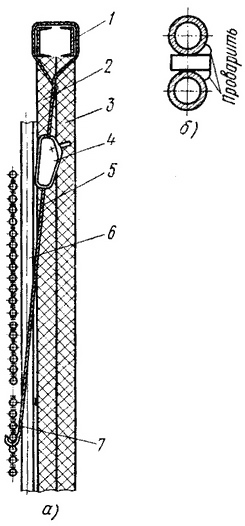

Рис. 71. Восстановление провисших труб настенного пароперегревателя котла ТП-100:
а — общий вид; б — крепление труб; 1 — балка каркаса, 2 — обмуровка, 3 — тепловая изоляция, 4 — ручная лебедка, 5 — канат, 6 — труба экрана, 7 —труба настенного пароперегревателя
