Резец с механическим креплением фасонной режущей пластины

Резец с механическим креплением фасонной режущей пластины, показанный на рис. 107, разработан и внедрен новаторами ЛПЭО «Электросила» В. В. Кузнецовым и В. И. Потемкиным. От известных данный резец отличается формой боковых базирующих элементов режущей  пластины, которые выполнены в виде призматической поверхности, образованной двумя гранями, расположенными под углом 90° друг к другу. Под таким же углом выполнены стенки гнезда в корпусе. Закрепление пластины производится с помощью прижима и винта.

Такая конструкция резца обеспечивает точное базирование пластины и дает возможность производить замену ее после затупления другой без размерной подналадки.

Внедрение резца для прорезки канавок в щитах турбогенераторов дает годовую экономию 2,1 тыс. руб.

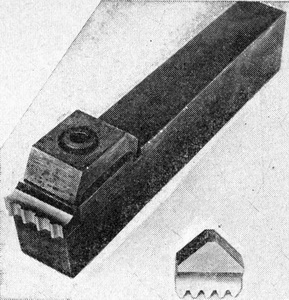

Рис. 107. Резец с механическим креплением фасонной режущей пластины
