Комбинированные резцы с механическим креплением трехгранных и квадратных неперетачиваемых пластин из минералокерамики

В объединении «Кировский завод» внедрены комбинированные резцы с механическим креплением трехгранных и квадратных неперетачиваемых пластин из минералокерамики,    разработанные     новаторами   Л.   П. Герасенко, Н. В. Ефимовой, А. Н. Полевым и др. С помощью таких резцов производится, например, одновременная подрезка двух торцов или расточка отверстия и подрезка торца в чугунных и стальных закаленных деталях с одной установки.

В корпусе 1 резца (рис. 97) установлены две минералокерамические четырехгранные пластины 4 и 5, которые закреплены одинаковыми прижимами 2 с помощью винтов 3. Пластина 4 предназначена для расточки отверстия, пластина 5 — для подрезки торца.

В резце пазы под пластинку выполнены открытыми, что дает возможность обрабатывать опорную плоскость Б шлифованием. В качестве дополнительных боковых опор для пластин использованы штифты 6.

Внедрение комбинированных резцов повысило производительность труда и позволило в ряде случаев отказаться от дорогостоящей операции шлифования.

Годовой экономический эффект от использования резцов в крупносерийном производстве в зависимости от характера деталей составляет от 1,2 до 3,5 тыс. руб.

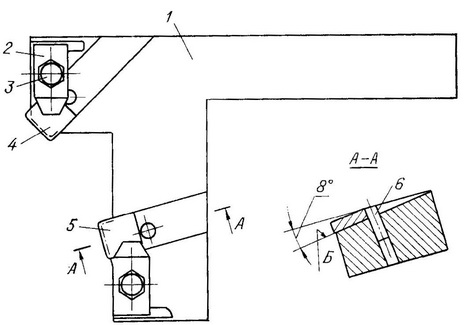

Рис. 97. Комбинированный резец с механическим креплением двух четырехгранных минералокерамических пластин
