Резцы с механическим креплением многогранных неперетачиваемых пластин без отверстия по ГОСТ 19042—73

На рис. 89 показан резец с механическим креплением трехгранной неперетачиваемой пластины с углом в плане φ = 90°. В корпусе 3 резца предусмотрены гнездо под пластинку 1 и два отверстия, поверхности которых пересекаются. В сквозное отверстие 06Н7 установлен Г-образный прижим 2, а в глухое гладкое отверстие Ø6Н9 — зажимной винт 4. Винт соединен с прижимом резьбой, нарезанной на цилиндрической части прижима с внешней ее стороны, как показано в разрезе Б — Б.

Винт при вращении его по часовой стрелке тянет на себя прижим, который и закрепляет пластину в гнезде корпуса.

Особенность конструкции состоит в том, что винт можно расположить в таком угловом положении относительно оси прижима, которое обеспечивает минимальное расстояние его от переднего торца резца. Следовательно, этим обеспечивается компактность. Более того, диаметр винта может быть значительно больше, чем в резцах известных конструкций.

Зажимной винт с наружной квадратной головкой может быть заменен на винт другой конструкции, например с внутренним шестигранным отверстием.

Испытания резца показали, что им можно производить обработку на следующих режимах резания: скорость резания σ=100 м/мин и более (в зависимости от марки твердого сплава и соответствующего диффузионного покрытия и марки обрабатываемого материала), подача s=0,2—0,34 мм/об и глубина t=1,5—4 мм.

На основе описанного принципа крепления разработаны резцы с четырехгранными неперетачиваемыми пластинами, резцы с различными углами в плане, а также расточные резцы.

Использование резцов с механическим креплением неперетачиваемых твердосплавных пластин на токарно-револьверных станках и автоматах повышает производительность обработки за счет снижения машинного времени и сокращения времени на замену затупившегося инструмента. Особенно эффективно применение этих резцов на токарно-револьверных автоматах с ЧПУ.

Зажимной узел описанной конструкции может быть использован также на фрезах с механическим креплением многогранных пластин, а также на резцах с сечением стержня 16x16 мм и более. Рабочие чертежи — КД—82-45-40.

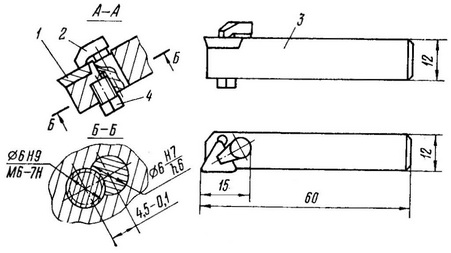

Рис. 89. Резец с механическим креплением трехгранной неперетачиваемой пластины
