Воздушный сепаратор

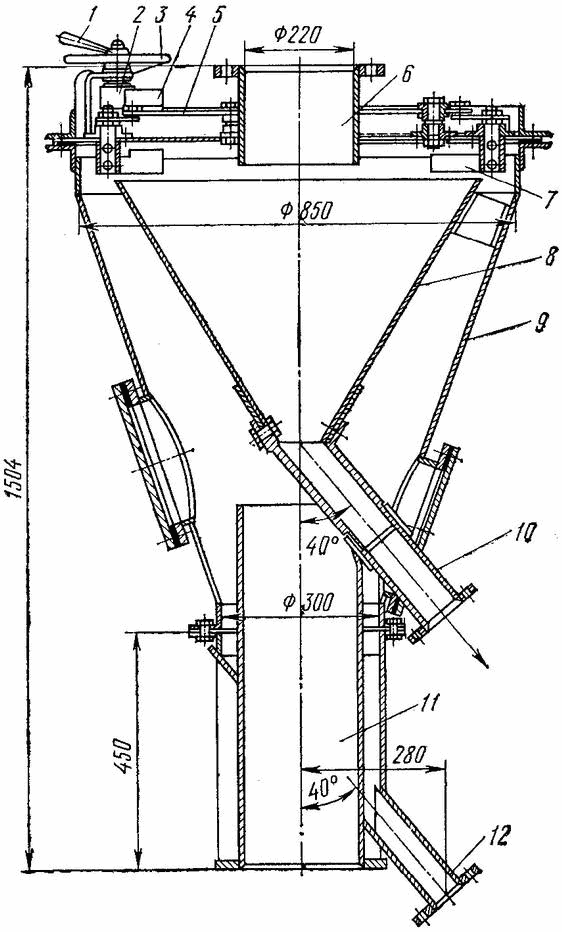

Воздушный сепаратор (рис. 2) для отделения мелкой фракции молотого материала (доломита, мела, известняка) от крупной состоит из двух конусов: внешнего 9 и внутреннего 8. В верхней части сепаратора находятся металлические лопатки 7, углом поворота которых регулируется тонкость сепарируемого материала. Угол поворота лопаток изменяют при помощи кольца 5.

Кольца и соответственно лопатки поворачиваются маховиком 3, на оси которого насажена шестерня 2, передающая вращение кольцу через сектор 4, укрепленный на кольце. Положение кольца и лопаток устанавливается рукояткой с помощью фиксатора 1, расположенного над маховиком.

Материал поступает в сепаратор через нижнюю трубу 11. Тонкие отсепарированные фракции подаются через верхнюю трубу 6, а крупные фракции, осевшие во внешнем и внутреннем конусах, через разгрузочные патрубки 10 и 12.

Производительность сепаратора до 2 т/ч.
