Холодильники

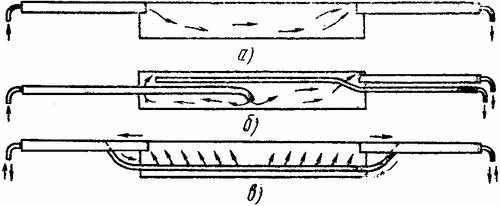

Холодильники представляют собой продолговатые плоские железные коробки, по длине соответствующие длине щели лодочки. С помощью труб и гибких резиновых шлангов в холодильник подводится и удаляется из него вода, охлаждающая ленту стекла. Холодная вода подается в один торец холодильника, а нагретая выходит с другого. Такой тип холодильника — прямоточный (рис. 61, а), наиболее прост в изготовлении. К недостаткам его относится слабая циркуляция воды в нижних частях фартука и значительная разность температур воды со стороны входа и выхода ее. В холодильниках с центральным подводом и боковыми отводами (рис. 61, б) вода подводится в центр нижней части фартука. Наиболее эффективны холодильники с распределенным струйным подводом воды в нижнюю часть фартука (рис. 61, в).

Холодильник оказывает большое влияние на равномерную толщину стекла по всей ширине ленты, что особенно важно для выработки листового стекла. Во избежание излишнего охлаждения подмашинной камеры наружную (нерабочую) часть холодильника покрывают асбестом.

Высота холодильника зависит от скорости твердения стекла. Для «короткого» стекла холодильники делают меньшей высоты, чем для «длинного». При повышенных скоростях вытягивания охлаждение ленты стекла должно быть более интенсивным. Применяют холодильники высотой 250—300 мм. При больших скоростях вытягивания (80 м/ч и выше) используют дополнительные трубчатые холодильники диаметром 1,1/2", устанавливаемые во время работы машины над основными холодильниками. Вода в холодильники подается умягченная, так как жесткая вода вызывает образование накипи на стенках холодильника, что приводит к ухудшению качества ленты стекла.

Большую роль для равномерного охлаждения играет качество поверхности холодильника. Выступы или вмятины на корпусе холодильника приводят к появлению волнистости стекла, поэтому сварочные швы следует располагать на верхней кромке холодильника и место сварки зачищать и отшлифовывать. Холодильники устанавливают на расстоянии 40—50 мм от ленты и на такой же высоте от поверхности лодочки. Неправильное положение холодильника по отношению к ленте приводит к ее одностороннему утолщению. От температуры воды в холодильнике в значительной мере зависит волнистость стекла: чем выше температура отходящей воды, тем меньше волнистость.

Холодильники — единственные приспособления для охлаждения луковицы. Усиливать охлаждение подсосом воздуха через окна подмашинной камеры недопустимо, так как это вызывает перемещающуюся полосность и разнотолщинность. Подмашинная камера должна быть тщательно закрыта со всех сторон.

Несмотря на тщательную изоляцию выработочной камеры, стекломасса у торцов лодочки остывает быстрее, чем в центре, что вызывает постепенное сужение ленты. Для предотвращения этого борта ленты удерживают при помощи бортодержателя.
