Предохранительная арматура
Чтобы предотвратить повышение давления, которое может привести к потере герметичности или разрыву трубопровода, в отдельных системах устанавливают предохранительные клапаны. Открываясь автоматически, клапаны сбрасывают лишнее количество рабочей среды в специальную емкость, приемную часть насоса, конденсатор или в атмосферу, снижая тем самым давление. При восстановлении рабочего давления выпуск рабочей среды прекращается, тарелка клапана под действием установленной в его корпусе пружины садится на седло.
Рис. 5.14. Предохранительный клапан
На рис. 5.14 показан предохранительный клапан, применяемый в системе сжатого воздуха.
При нормальном давлении воздуха силой нажатия пружины 4, регулируемой болтом 1, тарелка 5 в корпусе 2 клапана прижата к седлу и клапан закрыт. В случае превышения давления более чем на 10 % тарелка отжимается вверх и воздух выходит через окно 6 наружу. Вследствие этого давление в трубопроводе будет понижаться и по достижении допустимой величины пружина 4, упираясь в верхнюю тарелку 3, возвратит тарелку 5 в исходное положение. Клапан закроется.
Чтобы предотвратить попадание посторонних предметов в механизмы и путевую арматуру, на концах всасывающих труб устанавливают приемные сетки или грязевые коробки. В некоторых системах для очистки рабочей среды применяют фильтры.
Невозвратный клапан (рис. 5.15) не имеет шпинделя и работает автоматически, пропуская среду в одном направлении — под тарелку. Он состоит из корпуса 1, крышки 2 и тарелки 3 с направляющим стаканом. Поступающая под тарелку жидкость поднимает ее и проходит в трубопровод над тарелкой. При движении жидкости в обратном направлении клапан закрывается под действием давления жидкости на тарелку и собственной массы тарелки.
Рис. 5.15. Невозвратный клапан
Рис. 5.16. Невозвратно-запорный клапан
Невозвратно-запорные клапаны (рис. 5.16) применяют в тех случаях, когда необходимо обеспечить одностороннее движение жидкости и полностью перекрыть трубопровод.
В корпусе 1 клапана расположены тарелка 9 и шпиндель 5, которые не соединены между собой. Хвостовик шпинделя свободно входит в вертикальное отверстие тарелки. Таким образом, если вращением маховика 3 поднять шпиндель по резьбе втулки 4, то тарелка будет работать автоматически, как у невозвратного клапана, обеспечивая одностороннее движение жидкости. Чтобы перекрыть трубопровод, вращением маховика опускают шпиндель и прижимают им тарелку к седлу клапана. Герметичность обеспечивается сальником 7 с грундбуксой 6 и опорным кольцом 8, которые установлены в крышке 2 корпуса клапана.
Захлопка (рис. 5.17) используется в качестве невозвратно-запорного устройства.

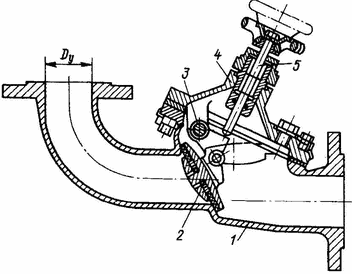

Рис. 5.17. Фланцевая угловая захлопка
Рабочий орган — тарелка (захлопка) 2 — шарнирно закреплен на валике 3. В верхней части корпуса 1 с фланцами находится крышка 4. Захлопка открывается под действием давления среды и закрывается с помощью привода 5, аналогичного таковому невозвратно-запорного клапана.
