Доставка оборудования
Монтируемое оборудование доставляют в машинный зал через проемы в стенах здания компрессорной станции, предусмотренные проектом в виде ворот или специально оставленные при строительстве до окончания такелажных работ. Иногда оборудование доставляют через временные проемы в перекрытии здания с целью использования передвижных крановых средств или крана, монтирующего железобетонные конструкции здания.
Монтажные проемы в стенах здания располагаются так, чтобы оборудование кратчайшим путем поступало на площадку машинного зала в зону действия проектных грузоподъемных средств — мостового крана или кран-балки без перестроповки и перевалки. Для транспортировки используют трубоукладчик или самоходный кран. Обычно применяют систему блоков или полиспаст 3 и лебедку 7 ручную или электрическую (рис. 8). Можно использовать лебедки трубоукладчика и тракторную. Если кран или кран-балка отсутствуют, для дальнейшего такелажа используют вспомогательные средства.

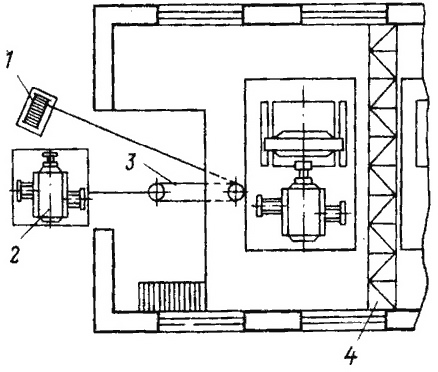

8. Схема доставки компрессора в машинный зал
1 — лебедка; 2 — компрессор; 3 — полиспаст; 4 — кран-балка
При монтаже на нулевой отметке нескольких машин (рис. 9) для их транспортировки и размещения сооружают эстакаду 1 из стальных труб или балок на уровне или над верхней поверхностью фундамента 3 длиной, равной расстоянию от проема в стене до наиболее отдаленного фундамента, сечение труб или балок определяют по массе наиболее тяжелого груза. Строповку производят за деревянные сани, на которых закреплен компрессор 2, или за низ ящика. Ящики лучше транспортировать на металлическом листе. Груз затягивают на эстакаду по наклонной ее части стальным канатом 4, который закреплен на лебедке, расположенной у торца или за стеной зданий. Поверхности трения эстакады и груза смазывают солидолом.

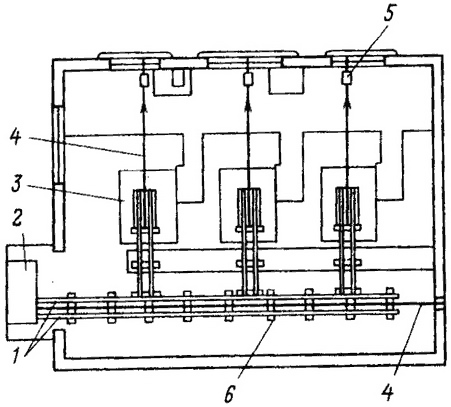

9. Схема доставки компрессора в машзал при отсутствии крана
1 — эстакада из балок или труб; 2 — компрессор; 3 — фундамент; 4 — стальной канат; 5 — ручная лебедка; 6 — шпалы
Когда груз достигнет своего фундамента, его поднимают домкратами, эстакаду удаляют и затем опускают на фундамент. Если эстакада проходит не по оси фундаментов, грузы смещают с эстакады при помощи вспомогательной лебедки 5 на выкладку из шпал, а затем опускают на место.
При такелаже грузов на отметке второго этажа необходимо убедиться в надежности перекрытий, на которые их будут укладывать.
Последовательность доставки и порядок размещения компрессора и его оборудования на площадке определяются ППР и очередностью монтажа по графику. В первую очередь выполняют: для поршневых компрессоров в сборе — такелаж блока компрессора, холодильников маслостанции, трубопроводов; для центробежных компрессоров — такелаж электродвигателя, редуктора, цилиндра в сборе и ротора (если он поступает отдельно). Параллельно могут быть доставлены монтируемые в подвале воздухоохладители, маслостанция, фильтр воздуха и трубопроводы. Если масса груза превышает грузоподъемность крана, частично разбирают блок или сборочную единицу. Целесообразно применять дополнительные временные грузоподъемные средства — второй мостовой кран или кран-балку, спаривая их при подъеме груза траверсой с основным краном.
