Покрытие по трехшарнирным аркам кругового очертания пролетом 12 м

Спроектировать деревянное покрытие пролетом 12 м над неотапливаемым зданием склада. Кровля рубероидная. Изготовление конструкций заводское. Строительство склада расположено в районе г. Тамбова.

1. Выбор конструкций и компоновка покрытия (рис. 4.1)

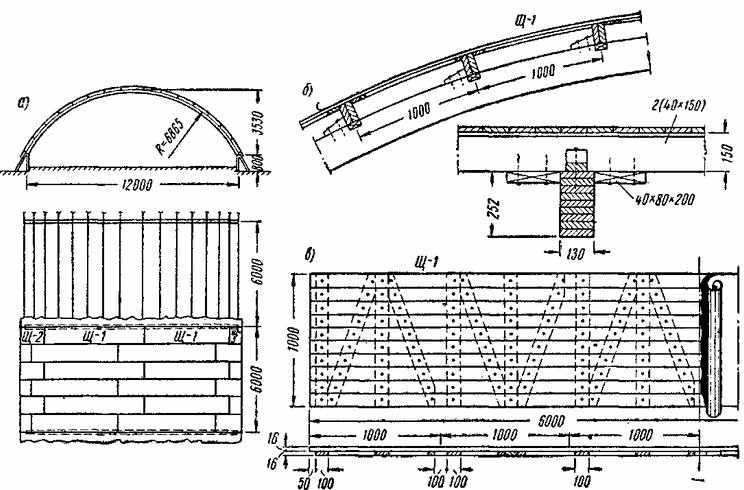

Рис. 4.1. Покрытие с клееными арками
а — общий вид и план кровли; б — детали опирания прогонов кровли; в — щит кровли из досок 16X100 мм

В качестве несущих конструкций покрытия принимаем клееные трехшарнирные арки из гнутых плашмя досок (основной вариант). Арки размещены вдоль здания через 6 м. Ограждающая часть покрытия состоит из прогонов, расположенных по аркам на расстоянии 1 м друг от друга, и дощатых щитов с рубероидной кровлей. Во втором варианте приняты кружальные дощатые арки, размещенные вдоль здания через 1 или 2 м. В этом варианте кровельные щиты укладывают непосредственно по кружальным аркам. Пространственная жесткость покрытия обеспечивается кровельными щитами, надежно прикрепленными к прогонам или непосредственно к аркам.

Расчет элементов кровли

Кровельный щит (см. рис. 4.1, в) состоит из дощатого настила толщиной 16 мм, соединенного снизу поперечными и диагональными досками, и рубероидного ковра, приклеенного сверху настила.

Щиты кровли являются одновременно благодаря прибитым снизу диагональным элементам и продольными ветровыми связями. Кроме того, они воспринимают скатную составляющую нагрузки, исключая косой изгиб прогонов кровли.

Прогоны кровли поставлены через 1 м по дуге арки (см. рис. 4.1, б), они выполнены из парных досок по неразрезной схеме.
