Сборочные марки и сборка фермы с металлическим нижним поясом

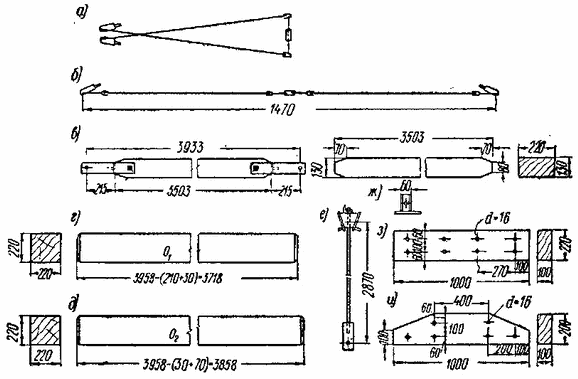

Рис. 8.8. Монтажные элементы фермы — сборочные марки

Ферма собирается из заранее заготовленных укрупненных элементов — сборочных марок. В данной ферме к сборочным маркам относятся:
1) нижний пояс фермы с заранее приваренными опорными узлами (рис. 8.8, б)., который привозится к месту сборки сложенным по длине (рис. 8.8, а);
2) стойка с коньковым металлическим вкладышем (рис. 8.8, е);
3) вкладыш среднего узла верхнего пояса (рис. 8.8, ж);
4) раскосы с заранее прикрепленными металлическими наконечниками (рис. 8.8, в);
5) деревянные элементы верхнего пояса (рис. 8.8, г и д);
6) деревянные накладки среднего и конькового узлов верхнего пояса (рис. 8.8,з и и), причем в половине всех накладок заранее просверливаются отверстия для болтов;
7) различные болты с гайками и шайбами.

Сборка фермы производится обычно в горизонтальном положении на ровном месте на подкладках. Устройство бойка и вычерчивание на нем фермы не нужно.

Строительный подъем получается при сборке фермы автоматически. Последовательность сборки фермы следующая:
1) раскладывают нижний пояс фермы, причем в местах петель забивают деревянные клинья, чтобы пояс имел правильную и неизмененную во время сборки длину;
2) на средний узел нижнего пояса с помощью узлового болта надевают оба раскоса и стойку;
3) на верх раскосов надевают металлический вкладыш средних узлов верхнего пояса;
4) вставляют опорные панели верхнего пояса, которые одним торцом упираются в опорный узел, другим — во вкладыш наверху раскосов;
5) вставляют коньковые панели верхнего пояса, составляющие одну прямую с опорными панелями, упирающимися одним торцом в тот же вкладыш.

Укладывают деревянные накладки на средний узел верхнего пояса, причем накладки с заранее просверленными отверстиями кладут сверху и по ним, как по шаблонам, просверливают отверстия в верхнем поясе и нижних накладках и в них ставят болты;
6) передвижкой опорных узлов (вверх или вниз) добиваются плотного упора коньковых панелей в коньковый вкладыш, подтягивают тяж-стойку. Ставят накладки конькового узла.
