Сушилка с улавливанием (рекуперацией) растворителя
Стоимость перхлорэтилена значительно выше стоимости уайт-спирита. Чтобы сократить потери растворителя, в специальных сушилках испарившийся из загрузки растворитель конденсируется и в дальнейшем вновь используется. На рис. 23 показана схема устройства, необходимого для возвращения испарившегося при сушке растворителя.

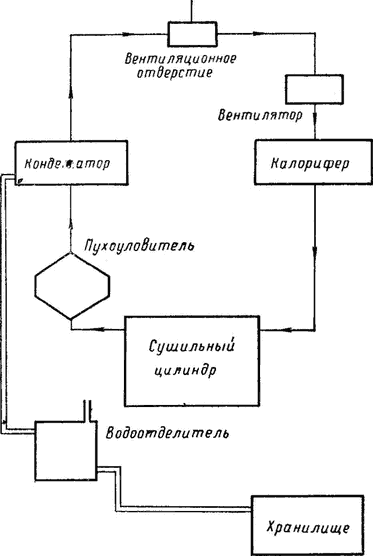

Рис. 23. Схема устройства для возвращения испарившегося при сушке растворителя
Работа сушилки. После загрузки сушилки все задвижки или выходы закрывают так, чтобы воздух не проникал в сушилку и не выходил из нее. С помощью вентилятора воздух подают в калорифер и подогревают.
Горячий воздух проходит через барабан с загрузкой, где часть растворителя испаряется. Воздух и пары растворителя выходят из барабана, проходят через пухоуловитель, через охлаждаемый водой конденсатор и охлажденные направляются в вентилятор, чтобы вновь циркулировать в системе. Сконденсированный растворитель и вода направляются в водоотделитель, где вода и растворитель отделяются. Растворитель направляется в хранилище или в бак машины.
Продолжительное движение воздуха в закрытой системе постепенно почти целиком удаляет растворитель из загрузки. Большая часть паров растворителя конденсируется и вновь используется в процессе сухой чистки. При завершении цикла сушки дверь сушилки приоткрывают, чтобы впустить внутрь ее свежий воздух.
Эта аэрация или дезодорация необходима для удаления из загрузки следов растворителя. Некоторое количество паров перхлорэтилена не конденсируется во время сушки с улавливанием растворителя, поэтому теряется в последней стадии сушки. Количество таких паров зависит от объема и температуры воздуха.
