Плазмотроны, выпускаемые промышленностью

Плазмотрон ПРВ-202У3 с воздушным охлаждением предназначен для ручной резки только в монтажных условиях и в тех случаях, когда водяное охлаждение плазмотрона обеспечить технически сложно.

Техническая характеристика плазмотрона ПРВ-202У3:

Номинальный рабочий ток, А	250
Продолжительность   включения, %	60
Плазмообразующий газ	Воздух
Охлаждение	Воздушное
Расход воздуха, нм3/ч	До 50
Разрезаемые материалы	Черные и цветные металлы
Толщина разрезаемого слоя (по стали), мм	40

Плазмотрон входит в комплект установки УПР-201УЗ.

Плазмотрон для ручной резки ПРВ-401У4 большой мощности (рис. 6) спроектирован с учетом новых требований безопасности в соответствии с ГОСТ 12.2.007.8— 75. Он используется в тех случаях, когда механизировать процесс резки не представляется возможным (например, при обрезке литников и прибылей). Отличительный конструктивный признак плазмотрона — отсутствие регулировки при сборке.

Техническая характеристика плазмотрона ПРВ-401У4:

Номинальный рабочий ток, А	400
Плазмообразующий газ	Воздух
Охлаждение	Водяное
Способ охлаждения:
электрода	Непосредственное
сопла	Контактное
Разрезаемые материалы	Черные и цветные металлы толщиной до 80 мм

Плазмотрон входит в комплект установки ЛПР-403.

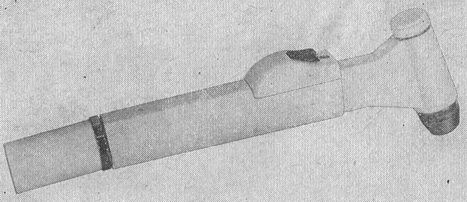

Рис. 7. Плазмотрон для ручной резки типа ПРВ-101.

Плазмотроны типов ПВР-101 и ПРВ-101 (рис. 7) обеспечивают возможность максимальной унификации сменных и быстроизнашивающихся деталей (электродов и сопел). Ручной и механизированный плазмотроны имеют одинаковую конструкцию рабочей части.

Технологические особенности механизированного плазмотрона позволяют получать на токе 150—160 А существенный выигрыш по скорости, ширине и качеству реза, уровню шума и дымовыделений при резке материалов толщиной до 20 мм. Достигается это в основном за счет повышения плотности тока в канале сопла.

Плазмотрон ПРВ-101 имеет меньшие габариты, чем модели ПРВ-202 и ПРВ-401, что позволяет производить резку в труднодоступных местах.

Техническая характеристика плазмотрона ПРВ-101 и ПВР-101:

Номинальный ток, А	100
Максимальный ток, А	150
Плазмообразующий газ	Воздух
Охлаждение	Водяное
Продолжительность работы, %	60
Масса плазмотрона без шлангов и проводов (не более), кг	0,6
Диапазон толщин разрезаемых листов, мм	5—20
