Ремонт колонн, балок и связей каркаса

Для правки колонн с нагревом предварительно выбирают точки приложения сил, необходимый такелаж, и обеспечивают неподвижность опорных точек изгибаемой колонны. При правке непрерывно контролируют деформацию колонны отвесами и натянутыми струнами, а также контролируют усилия правки. При неравномерном нагреве колонна может получить дополнительные деформации. Не рекомендуется нагревать колонну выше красного каления, так как могут появиться деформации от ее массы.

Если прогибы значительны, правку производят в несколько приемов, выбирая за один прием 30—40 мм прогиба. После каждого приема делают выдержку 3—4 ч для гашения упругих деформаций. После окончания правки для удержания колонны в выпрямленном положении устанавливают временно демонтированные горизонтальные связи. При невыполнении этого условия возможны повторные прогибы колонн в любую сторону.

Составные из нескольких профилей колонны правят с нагревом или без нагрева после демонтажа и разборки на отдельные ветви. Каждую ветвь нагревают и правят отдельно или правят без нагрева. Если расстояние от места нагрева до опоры не более 3 м, правку производят на стеллаже гидравлическим домкратом в горизонтальном положении (рис. 150). Выпрямляемую колонну 1 и опорную балку 3 помещают между двумя стойками 4 стеллажа, стянутыми стяжками 5. Правку колонны производят гидравлическим домкратом 2.

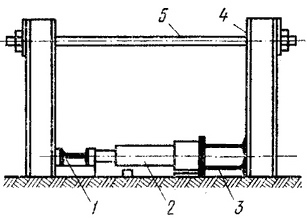

Рис. 150. Правка колонны на стеллаже:
1 — выпрямляемая колонна, 2— домкрат, 3 — опорная балка, 4 — стойка стеллажа, 5 — стяжка

Правку первой ответственной демонтированной колонны производят в два приема для получения опыта и данных об усадке при ее остывании. После окончания правки под нагретое место во избежание образования обратного прогиба подводят опору. Проверку состояния колонны до и после правки производят в двух плоскостях.

Большие местные изгибы колонны иногда устраняют вырезкой одного или нескольких сегментов в растянутых волокнах сечения (рис. 151) и последующей правкой. После правки на места вырезки 2 сегментов накладывают сварные швы 4; ослабленное место усиливают накладками 3.

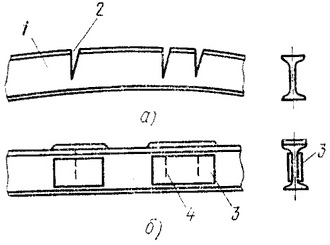

Рис. 151. Правка колонны с вырезкой сегментов:
а — колонна до правки, б — колонна после правки, 1 — изогнутый участок колонны, 2— место вырезки, 3— накладка, 4 — сварной шов
