Устройства для загрузки шихты
В ванные печи периодического действия шихту загружают совками либо передвижными ковшами. Заполненный шихтой и боем ковш на роликах по монорельсу вводят в пламенное пространство печи и опрокидывают над стекломассой. Опорожненный ковш тем же способом извлекают из печи для очередной засыпки.
Периодическая загрузка шихты или загрузка крупными порциями вызывает колебания уровня стекломассы, в результате чего усиливаются разрушение огнеупоров и загрязнение стекломассы. При периодической загрузке создаются неблагоприятные условия теплопередачи в слое шихты, так как внутренние части кучи не получают тепла ни конвекцией, ни излучением. Кроме этого, в печь засасывается холодный воздух, который нарушает установившийся температурный режим. Процесс стеклообразования в куче шихты протекает медленно и завершается только при длительном пребывании шихты в бассейне ванной печи.
В ванные печи непрерывного действия загрузка шихты механизирована и осуществляется тонким слоем непрерывно, что увеличивает варочную способность печей. Обычно применяют два способа непрерывной механизированной загрузки шихты в ванные печи — мелкокучевую и тонкослойную.
При мелкокучевой загрузке шихту подают в печь винтовыми конвейерами, толкателями, плунжерами и другими приспособлениями, совершающими возвратно-поступательное движение. Винтовые конвейеры помещают в охлаждаемый кожух и устанавливают на передвижной платформе. Шихта и бой из бункеров, расположенных у загрузочного кармана печи, поступает в приемную воронку конвейера, откуда непрерывно транспортируется в печь. Количество загружаемой шихты регулируется шиберами на питающем патрубке бункера. Недостаток этого способа загрузки заключается в том, что шихта подается кучами, имеющими небольшую тепловоспринимающую поверхность, и в процессе загрузки происходит пыление шихты.
При тонкослойной загрузке над поверхностью стекломассы образуется слой шихты в виде сплошной пелены или гряд толщиной не более 30 мм.

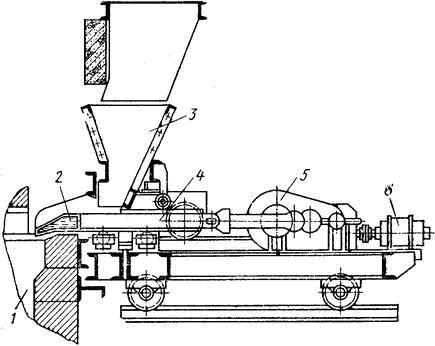

Тонкослойный загрузчик (рис.46) представляет собой металлическую плиту, совершающую возвратно-поступательное движение под бункером с шихтой. Рабочей частью загрузчика служит стол-лопата 4, установленный под бункером шихты и боя 3. Возвратно-поступательное движение стола достигается при помощи электродвигателя 6 и редуктора 5. Шихта из бункера поступает на стол, а затем со стола при обратном его ходе — в засыпочный карман печи 1 на зеркало стекломассы. При следующем движении стола вперед наконечник 2 проталкивает находящуюся в кармане порцию шихты дальше в печь.
В больших ванных печах устанавливают несколько загрузчиков, подающих шихту по всей ширине бассейна печи. Загрузчики связаны с уровнемером и включаются автоматически в зависимости от уровня стекломассы в бассейне.
Шихта подается в загрузочный карман, представляющий собой широкий выступ бассейна без перекрытия. В нижней части кармана находится расплавленная стекломасса, на поверхность которой засыпают шихту и бой. В ванных печах непрерывного действия с поперечным направлением пламени загрузочный карман располагается в варочной части у торцовой стены. В печах с подковообразным направлением пламени, в которых горелки располагаются с торца, шихту загружают с продольных сторон печи (боковые загрузочные карманы).
