Предварительно-напряженные конструкции, армированные методом последующего натяжения

Для удобства пользования гидравлический домкрат обычно монтируют на одной тележке с масляным насосом, масляным бачком и комплектом шлангов (см. рис. 57,в).

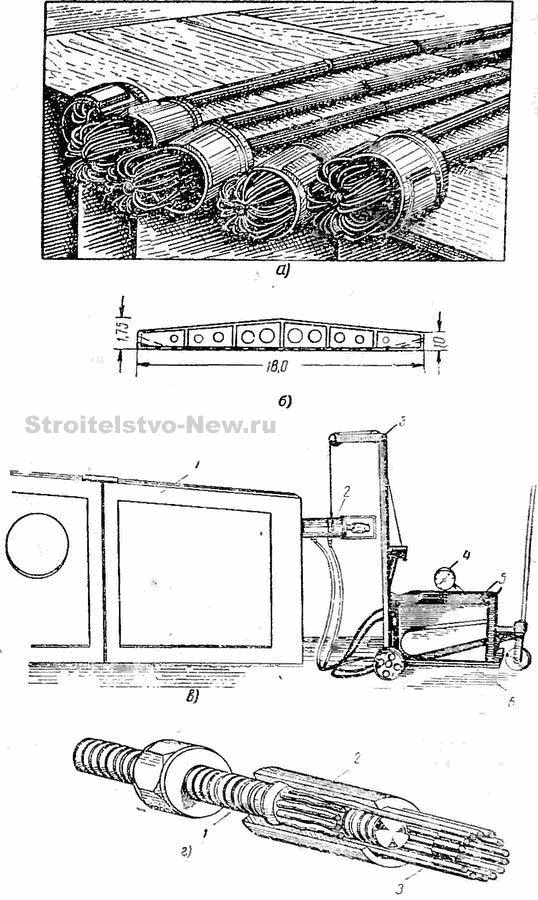

Рис. 57. Предварительно-напряженные конструкции, армированные методом последующего натяжения:
а — арматурные пучки, заключенные в трубки; б — тип железобетонной балки с арматурой в вице пучков; е — общий вид передвижной установки для последующего натяжения пучков арматуры: 1 — балка, собранная из отдельных блоков; 2 — гидравлический домкрат; 3 — поворотная консоль с блоком для подвешивания домкрата; 4 — манометр; 5 — масляный насос; 6 — тележка; с — зажим для закрепления арматурных проволок в пучок: 1 — стержень с резьбой; 2 — специальная обжимная гильза; 3 — арматурные проволоки

При армировании конструкции пучками проволок небольшого диаметра предварительное натяжение пучка производят, закреплял проволоки в специальном зажиме. Это может быть сделано также при помощи гидравлического домкрата двойного действия.

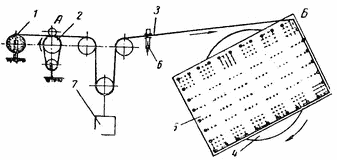

Рис. 58. Схема установки для непрерывного армирования предварительно-напряженной проволокой: 1 — бухты проволоки; 2— механизм лебедки; 3— проволока в 1 или 2 нитки, натянутая между точками А и Б до заданной величины; 4 — вращающаяся платформа; 5 — поддон со штырями; 6 — пантограф (водило); 7 — натяжная станция с грузовой клетью

Домкрат двойного действия имеет два поршня. При движении одного из поршней  натягиваются  все проволоки арматурного пучка, а при движении второго поршня производится их закрепление. При натяжении проволоки пучки закрепляются в желобках специального конусообразного анкера.

В качестве примера на рис. 59 показана панель для перекрытия, армированная по описанному способу.

Так как изготовление конструкций с предварительно напряженной арматурой требует дополнительного сложного оборудования, то применять ее целесообразно только при массовом изготовлении сборных железобетонных изделий на заводах или при осуществлении метода последующего натяжения в конструкциях, собранных из отдельных блоков.
Преимущества напряженно-армированных конструкций обеспечивают им широкое внедрение в строительство.

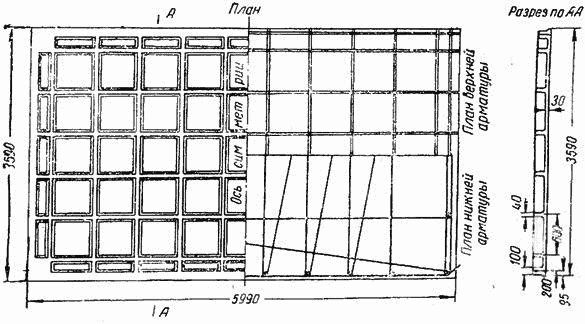

Рис 59. Панель перекрытия, армированная по способу непрерывного армирования
