Монтаж асбестоцементных кровель

На рис. 77 показан волнистый лист ВО, применяемый для кровель жилых и гражданских зданий. На этом же рисунке даны размеры листа и допускаемые отклонения. На рис. 78 показана разбивка обрешетки кровли для укладки этих листов.

Рис. 77. Волнистый лист обыкновенного профиля ВО
1 — накрывающая кромка; 2 — накрываемая кромка

Рис. 78. Разбивка обрешетки под волнистые листы ВО

Каждый лист опирается на три опоры, и каждый верхний ряд листов перекрывает лежащий ниже на 150 мм. Этого вполне достаточно, чтобы в помещение (чердак) не проникали дождь и снег.

Листы по скату кровли раскладывают двумя способами, обеспечивающими трехслойную нахлестку в узлах стыкования углов четырех листов.

При первом способе листы раскладывают, смещая продольные кромки на одну волну; при таком способе не надо обрезать углы листа, но в каждом листе расстояние от ближнего гребня волны обеих продольных кромок листа обязательно должно быть выдержано в пределах указанных допусков.

По второму способу листы раскладывают, не смещая продольные кромки (стыковые соединения). Для этого способа применяются листы со срезанными углами.

При укладке листов первым способом продольные кромки в смежных горизонтальных рядах последовательно смещают на одну волну, вследствие чего они образуют ступенчатую линию.

На рис. 79 показан способ укладки листов в кровлю со смещением продольных кромок на одну волну. Показано пунктирной стрелкой направление господствующих в районе строительства ветров, а сплошными стрелками — направления, в которых укладывают листы. Следовательно, укладывать их надо начиная с нижнего  (карнизного) ряда с подветренной стороны, затем, также с подветренной стороны, укладывают второй, третий и остальные ряды.

Рис. 79. Способ покрытия кровли со смещением продольных кромок на одну волну

В каждом ряду укладываемый лист перекрывает предыдущий по всей его длине на одну волну. При этом первые листы в последующих за первым рядах обрезают по ширине на одну, две и т. д. волны, либо используют неполномерные — 5-, 4- и 3-волновые листы, если такие есть.

После того как уложен нижний (карнизный) ряд, первый лист в карнизном ряду перекрывается первым листом второго ряда, укороченным по ширине на одну волну. Это делается для того, чтобы его накрываемая кромка по длине, соответствующей величине принятой продольной нахлестки листов (обычно 150 мм), располагалась с некоторым зазором вдоль накрывающей кромки второго листа карнизного ряда.

Наложенный сверху первый лист второго ряда перекрывается соседним листом на одну волну так же, как и в нижнем ряду. В таком же порядке укладывают листы второго, третьего и остальных рядов.

Листы крепят к брускам обрешетки оцинкованными шурупами или гвоздями. Для предохранения головок гвоздей от коррозии их покрывают шляпками из цветного некорродирующего металла.

Перед установкой винтов или гвоздей в листах просверливают отверстия. Пробивать отверстия не следует, так как это может вызвать появление в листах волосных трещин, сильно ослабляющих механическую прочность листов и постепенно их разрушающих. Ставить шурупы или гвозди надо на гребнях второй волны. Отверстия в листах следует просверливать несколько большего диаметра, чем диаметр стержня шурупа или гвоздя, так как листы несколько расширяются при увлажнении и суживаются при высыхании. Для уплотнения мест установки шурупов или гвоздей под их головки кладут мягкую прокладку — шайбу из резины, рубероида и т. д.

Не следует сильно притягивать винтом или гвоздем лист к обрешетке, так как это вызывает в нем напряжения и мешает его расширению и усадке. Гвозди надо забивать легкими ударами молотка, досылая шляпку гвоздя до шайбы с тем, чтобы эти удары не воспринимались листом.

При втором способе укладки кровли применяют листы с обрезанными углами. Плотность угла в стыке, где встречаются два верхних и два нижних листа, достигается за счет того, что срезаются два угла на противолежащих по диагонали верхнем и нижнем листах.

Ассортимент листов, необходимых для покрытия кровли этим способом, включает в себя четыре типа листов: угловые 1, фронтонные и листы конькового ряда 2; фронтонные и листы карнизного ряда 3, рядовые листы 4.

На рис. 80 приведена схема раскладки листов на кровле. Соседние листы одного ряда перекрывают один другой на одну волну.

Рис. 80. Схема разметки листов для обрезки и раскладки их на кровле

Каждый верхний ряд перекрывает нижний  обычно на 150 мм. Величина перекрытия листов определяет величину среза у них углов.

Первым с подветренной стороны укладывается крайний (фронтонный) лист карнизного ряда, не имеющий обрезанных углов (тип 1 — угловой). Этот лист перекрывается на одну волну следующим листом с одним верхним обрезанным углом на накрывающей кромке (тип 3). В таком же порядке укладывают остальные листы этого ряда. После укладки карнизного ряда первый карнизный лист, с которого начинают покрытие, перекрывают сверху листом фронтонного ряда с нижним обрезанным углом на накрываемой кромке (тип 2).

При стыковании листов между обрезанными углами оставляют зазор 2—3 мм. Затем уложенный сверху крайний (фронтонный) лист второго ряда перекрывают соседним в ряду листом, имеющим два обрезанных угла (тип 4 — рядовой). Все остальные рядовые листы второго и последующего рядов укладывают так же.

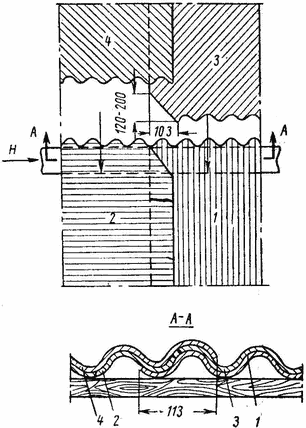

Порядок укладки листов показан на рис. 81 (стрелкой H указывают направление господствующего ветра).

Рис. 81. Порядок укладки волнистых листов со срезанными углами

К обрешетке листы крепят так же, как и при первом методе раскладки.

Большеразмерные листы используют преимущественно при строительстве промышленных зданий. В отличие от жилищных и гражданских зданий, где кровли обычно делаются над чердачными помещениями, у большинства промышленных зданий чердачных помещений нет. В этом случае кровля должна не только защищать здание от атмосферных осадков, но быть также достаточно теплонепроницаемой. Этого не требуется только от перекрытий цехов заводов с избыточным тепловыделением, где установлены большие печи. Например, мартеновские печи на металлургических заводах излучают столько тепла, что для создания нормальных условий работы приходится принимать меры не к его сбережению, а к отводу из цеха. Не нужны теплонепроницаемые кровли также для складов, галерей и других помещений, которые вообще не отапливаются и где температура воздуха соответствует наружной.

В соответствии с этим асбестоцементная промышленность вырабатывает для неутепленных покрытий волнистые большеразмерные листы, а для утепленных — полые утепленные плиты.

Асбестоцементная промышленность вырабатывает большеразмерные волнистые листы двух типов: ВУ (волнистые с усиленным профилем) и УВ (унифицированные волнистые). Листы ВУ применяются как для кровель (ВУ-К), так и для обшивки стен (ВУ-С) промышленных зданий. Листы УВ используются для кровель как промышленных, так и жилых гражданских зданий. Поэтому их называют унифицированными и у них независимо от назначения здания профиль остается неизменным, меняется только толщина. Для кровли жилищно-гражданских зданий листы вырабатывают толщиной 6 мм, а для промышленных — 7,5 мм.

Размеры листов ВУ и УВ приведены в табл. 26.

Таблица 26. Номинальные размеры листов ВУ и УВ в мм

Показатели	Типы листов
	ВУ		УВ
	ВУ-К	ВУ-С	УВ-6	УВ-7,5
Длина Ширина Толщина Число волн Размер волн: длина высота	1750 2000 994 8 6 157 50	2500 994 8 6 167 50	1750 2000 1125 6 5 200 54	1750 2000 1125 7,5 5 200 54

Способ укладки большеразмерных листов в кровли не отличается от укладки листов ВО. Разница заключается лишь в том, что они опираются не на три, а на две опоры, расстояние между которыми составляет 1500 мм, а смежные листы УВ перекрываются не целой волной, а только ее частью.

В промышленных зданиях способ крепления листов несколько отличается от описанного. Они устанавливаются обычно в кровлях на железобетонные или стальные прогоны, а в стенных ограждениях на такие же ригеля. В связи с этим винты и гвозди, применяемые в жилищно-гражданском строительстве, для крепления асбестоцементных волнистых листов с деревянной обрешеткой, не могут быть использованы. Из-за большого размера листов ВУ и УВ величина их деформаций в результате набухания, усушки и коробления значительно больше, чем у листов ВО. Для того чтобы эти деформации не вызывали больших напряжений, которые могут привести к появлению трещин в листах, необходим такой тип крепления листов, при котором они могли бы несколько перемещаться относительно стального каркаса. Такое крепление осуществляется специальными металлическими скобами, которые закрепляются на опорах не жестко, а могут перемещаться.

Утепленные полые плиты, применяемые для утепленных промышленных зданий, промышленность вырабатывает в ограниченном количестве и потому рассматривать способы их монтажа мы не будем.

Асбестоцементные стеновые панели. На рис. 82 показан один из перспективных видов асбестоцементных панелей. Это асбестоцементная панель для стен в лоджиях размером 5804x2504 мм, разработанная НИИ жилища.

Рис. 82. Асбестоцементная панель для стен в лоджиях

Панель состоит из деревянного или металлического каркаса, облицованного с обеих сторон достаточно отвердевшими асбестоцементными листами толщиной по 10 мм каждый, пространство между которыми заполнено утеплителем (стекловатные или минераловатные плиты на фенольной связке). Наружные листы крепятся к каркасу специальными профилями из алюминиевых сплавов, а внутренние листы — шурупами впотай.

Длина панели 5804 мм, высота 2504 мм и толщина 146 мм. Предназначаются они на две комнаты в многоэтажных жилых зданиях.
