Разрезка и волнировка листов

Разрезка листов

Снятые с форматного барабана листоформовочной машины листы разрезают на определенные форматы ротационными ножницами. На рис. 55 показан продольный разрез этих ножниц. Они состоят из станины 8, на передней части которой установлен на подшипниках барабан транспортера 6, подающего на ротационные ножницы асбестоцементный лист, снятый с форматного барабана листоформовочной машины. В средней части станины на подшипниках скольжения установлен транспортирующий лист барабан 7, который принимает асбестоцементный лист, сходящий с транспортера 6, и подводит его к ножам ножниц. Сначала лист подходит к дисковым ножницам 5, обрезающим у наката боковые кромки и разрезающим его в продольном направлении, а затем барабан 7 перемещает уже разрезанный в продольном направлении лист к поперечным ножам 3, разрезающим его в поперечном направлении.

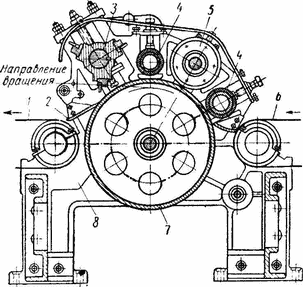

Рис. 55. Ротационные ножницы

Асбестоцементный лист, разрезанный на форматы требуемых размеров, снимает с поверхности барабана съемочный пружинный нож 2, после чего форматы поступают на отводящий транспортер 1, который подводит их к следующему аппарату. Чтобы предупредить скольжение разрезаемого листа относительно поверхности барабана 7, установлены два валика 4, поверхность которых покрыта слоем резины. Эти валики прижимают асбестоцементный лист к барабану 7.
Рассмотрим несколько подробнее действие отдельных деталей ротационных ножниц. Подающий транспортер 6, барабан 7, дисковые ножи 5 и валики 4 при работе листоформовочной машины находятся в непрерывном движении, окружная скорость барабана 7 и валиков 4 равна скорости движения транспортерной ленты 6. Вследствие этого всем частям листа сообщается одинаковая скорость движения, что предохраняет лист от деформаций.
Дисковые ножи обрезают продольные кромки и разрезают его в продольном направлении на две или более полосы. В том случае, если на листоформовочной машине изготовляют волнистые листы ВО, то устанавливают три ножа, из которых два крайних служат для обрезки продольных кромок, а средний разрезает лист в долевом направлении на две полосы. При производстве прессованных кровельных плиток размером 40x40 см на валу ножевого устройства устанавливается пять дисковых ножей: крайние обрезают кромки листа, а три средних разрезают лист в продольном направлении на четыре полосы шириной по 40 см каждая. Чтобы лезвия у дисковых ножей не затуплялись, на поверхности барабана 7 протачивают узкие кольцевые канавки, в которые на некоторую глубину входят режущие кромки ножей.
Ножи для поперечной разрезки листа приводятся в движение периодически. Посредством специальной муфты включения вал, на котором установлена ступица с поперечными ножами, включается лишь при подходе к ножам передней кромки листа, и он вращается до тех пор, пока не пройдет весь лист. Окружная скорость движения кромок прямых ножей равна окружной скорости движения барабана. На ступице установлены три прямых ножа, кромки которых расположены по окружности длиной 1200 мм. Так как окружная скорость движения кромок этих ножей равна окружной скорости движения барабана, то при такой установке поперечные ножи сначала обрезают переднюю кромку листа, потом режут лист в продольном направлении на форматы длиной 400 мм. При изготовлении волнистых листов ВО два ножа снимаются, и ножницы вырезают форматы длиной 1200 мм.
