Производительность листоформовочных машин

Задача 2. Определить, как изменится толщина слоя и производительность листоформовочной машины, если скорость движения сукна увеличится с 30 до 36 м/мин, а другие условия ее работы останутся такими же, как в задаче 1.

Эта задача решается с помощью тех же формул, что и предыдущая. Величины B1, В2 и В3 останутся теми же, так как они не зависят от скорости движения сукна.

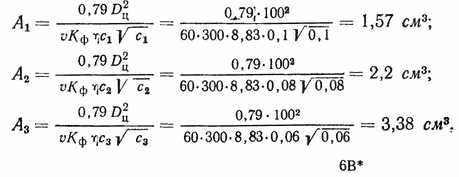

Значения А1, А2 и A3 подсчитаем заново, подставив значение v — 36 м/мин (60 см/сек); другие величины не изменяются.

По номограмме (рис. 44) находим объемы фильтрата: для первого сетчатого цилиндра при А1 = 1,57 B1 = 1,55; V1 =  0,75 г/см³/см²; для второго сетчатого цилиндра при А2 — 2,2 В2 =2; V2 = 0,83 см³/см²; для третьего сетчатого цилиндра при А3 =  3,38 B3 = 2,86; V3 = 0,92 см³/см².

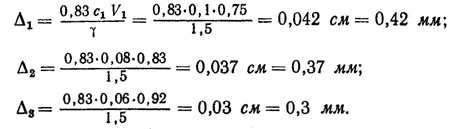

Зная объем фильтрата, по формуле (7) вычислим толщину слоя для каждого из сетчатых цилиндров:

Суммарная толщина слоя будет равна:

Производительность в м³ подсчитаем по формуле (5):

Полученные в результате значения показывают, что увеличение скорости движения сукна на 20% привело к уменьшению толщины слоя (сравните с результатами, полученными в задаче 1) на 9% и увеличению производительности на 9,5% — с 3,28 до 3,6 м³/ч.
