Уплотнение вакуумированием

Уплотнение вакуумированием используют при вакуумно-пленочной формовке, которая является весьма перспективной для получения мелких и средних по массе, преимущественно плоских отливок в единичном и серийном производстве.

Сущность способа заключается в следующем (рис. 4.19). Пустотелую модель 1 закрепляют на подопочной плите 2, в которой имеется канал 3, соединенный с вакуумным насосом. Тонкая полимерная пленка 4 нагревается спиралью 5 и накладывается на модель. Затем включают насос ВН, вакуумирующий полость модели. Через венты 6 воздух из зазора между пленкой и моделью, а также из пространства между моделью и плитой 2 отсасывается и эластичная, хорошо растягивающаяся пленка плотно облегает поверхность модели и плиты.

На модельную плиту устанавливают опоку 7 с герметичными полыми стенками, на внутренней поверхности которых тоже имеются венты. Подготовленную оснастку заполняют сухим формовочным песком. Сверху опоку также накрывают пленкой 4.  Затем из формы 8 через опоку 7 отсасывается воздух и находящийся в вакуумированной полости формы песок, герметизированный с двух сторон пленками, а с Остальных четырех — стенками опоки, приобретает свойства прочного тела, полностью сохраняющего очертания модели после снятия готовой полуформы с модельной плиты. Таким же образом изготовляют верхнюю полуформу. Затем форму собирают, устанавливают чашу 9 и через стояк 10 заливают расплавом. После охлаждения отливки в вакуумные полости верхней и нижней опок подается воздух и отливка легко удаляется из сухого песка.

К достоинствам способа относятся повышенная точность размеров отливок, замена специально приготовляемых формовочных смесей сухим песком без связующего, отсутствие необходимости в специальном смесеприготовительном и формовочном оборудовании, значительное уменьшение износа оснастки, характерного для других способов уплотнения, значительное упрощение выбивки отливок, улучшение санитарно-гигиенических условий труда.

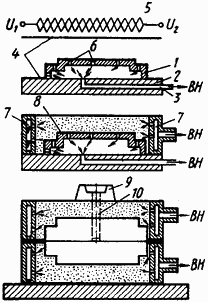

Рис. 4.19. Изготовление форм вакуумно-пленочным методом:
1  — модель. 2 — подопочная плита, 3 — канал, соединенный с вакуумным насосом, 4 — полимерная пленка, 5 — нагревательная спираль, 6 — венты, 7 — опока, 8 — песчаная полуформа, 9 — литниковая чаша. 10 — стояк
