Замена секций трубчатых воздухоподогревателей

В том случае, когда небольшое расстояние между нижними и верхними секциями не позволяет использовать обычные такелажные схемы, применяют схему, изображенную на рис. 117. В соответствии с разработанным проектом нижние секции 1 опускают вниз на отметку 0,0 м. Такелажные устройства крепят за верхние трубные доски средних секций 2. На трубные доски укладывают опорные швеллеры 3 с подвижными блочными обоймами 4. К нижним секциям болтами, проходящими через трубы, прикрепляют проушину 6 с чалочным блоком.

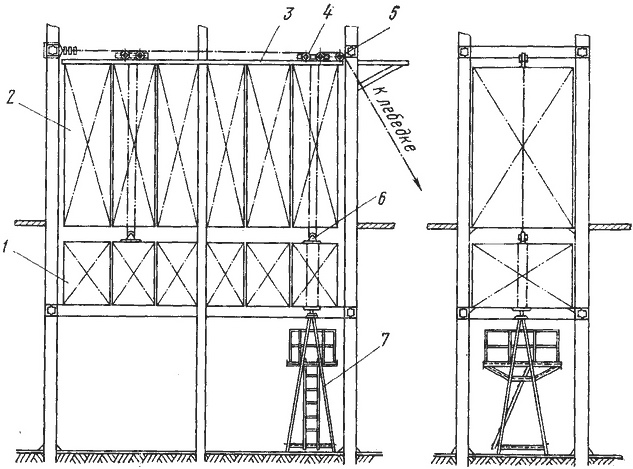

Рис. 117. Схема замены нижних секций воздухоподогревателя при помощи одной лебедки: 1 — нижняя секция, 2 — средняя секция, 3 — опорный швеллер, 4 — блочная обойма, 5 — отводной блок, 6 — проушина, 7 —опорная конструкция

Стальной канат от лебедки грузоподъемностью 3 Т пропускают через отводной блок 5, укрепленный на конце швеллера, через один блок обоймы и трубы средней секции и прикрепляют к чалочному блоку заменяемой нижней секции. От чалочного блока через вторую трубу и второй блок обоймы канат пропускают вдоль швеллера и закрепляют зажимами за ригель каркаса. На верхние концы труб средней секции, через которые пропускают канат, устанавливают втулки, предохраняющие трубы от повреждения.

Натягивая канат, приподнимают нижнюю секцию и срезают опорные косынки, после чего ее опускают на отметку 0,0 м. Для безопасности работ под демонтируемую секцию подводят опорную конструкцию 7 с винтовым домкратом, который поддерживает секцию при срезании косынок. Таким же образом поддерживают новые секции при приварке косынок. Количество опорных косынок под средними секциями увеличивают, чтобы повысить надежность работ. После демонтажа первой секции перепасовывают канат в трубы другой средней секции и демонтируют следующую нижнюю секцию. Монтаж новых секций производят по этой же схеме в обратном порядке.

Такая схема замены нижних секций воздухоподогревателя целесообразна ,и в других случаях, так как демонтаж и монтаж газового короба часто менее трудоемки, чем передвижение секций в пределах каркаса, монтаж эстакады, демонтаж воздуховодов, лестниц, площадок и других конструкций.

Значительно сокращаются затраты на ремонт также при переделке секций воздухоподогревателя без их демонтажа. Рассмотрим пример реконструкции котла, у которого секции воздухоподогревателя высотой по 8610 мм заменяют секциями с теми же размерами трубных досок, но высотой 5000 мм. Отметки верхних трубных досок не изменяются (рис. 118). После закрепления верхней трубной доски отрезают трубы первого ряда каждой секции на расстоянии 5015 мм от верхней доски. Трубы каждого следующего ряда отрезают на 50 мм ниже линии отрезки предыдущего ряда.

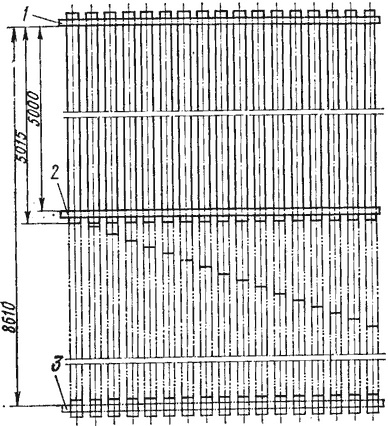

Рис. 118. Схема переделки секции воздухоподогревателя без демонтажа: 1 — верхняя трубная доска, 2 и 3 — новое и старое положения нижней трубной доски

После отделения нижней доски отрезают у нее все трубы, выбивают их концы и зачищают отверстия. Нижние доски поднимают талями в новое положение и заводят в отверстия концы труб. Одновременно приходится заводить 8—9 труб одного ряда, что не вызывает затруднений. После установки трубных досок на все ряды труб отрезают и приваривают концы труб, а под нижние доски подводят опоры.

Приведенные примеры далеко не исчерпывают всех возможных вариантов при значительных реконструктивных работах на участках воздухоподогревателей. В каждом отдельном случае разрабатывают индивидуальные схемы.
