Ремонт и замена змеевиков конвективной шахты котла

Расстояния между соседними по вертикали ступенями водяного экономайзера и пароперегревателя обычно небольшие, что затрудняет монтаж и демонтаж змеевиков и вынуждает применять такелажные средства, вписывающиеся в небольшие габариты. Для замены змеевиков конвективной шахты обычно применяют тросовые дорожки или передвижные монорельсы.

Применение тросовой дорожки для замены змеевиков, расположенных вдоль оси котла, показано на рис. 76. Дорожку 4 закрепляют с одной стороны за балку 1 каркаса, другой ее конец перебрасывают через отводной блок 5 и наматывают на барабан ручной лебедки. Змеевик 2 подвешивают в двух-трех местах к дорожке при помощи траверс 3 с роликами. После этого дорожку натягивают лебедкой.

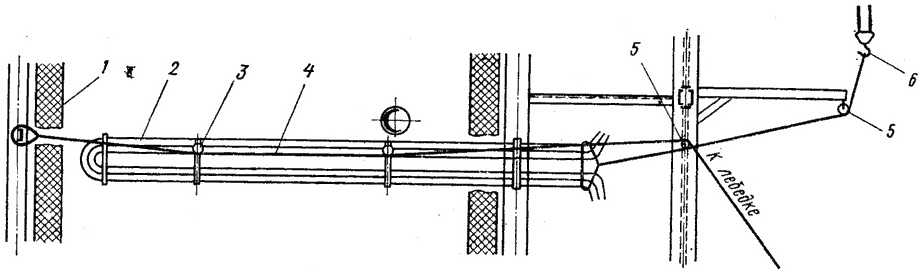

Рис. 76. Замена змеевиков водяного экономайзера, расположенных вдоль оси котла, при помощи тросовой дорожки:
1 — балка каркаса, 2 —змеевик, 3 — траверса с роликом, 4 — тросовая дорожка, 5 —отводные блоки, 6 — крюк крана

Отрезают змеевик от камеры и перерезают стойки опор. Для вытаскивания змеевика из газохода используют кран котельной или устанавливают еще одну ручную лебедку грузоподъемностью 1 —1,5 Т. Канат крюка 6 крана или лебедки через отводной блок закрепляют за торец змеевика и вытягивают змеевик из газохода. Пщ1 вытягивании длинных змеевиков перехватывают их в газоходе траверсами с роликами или поддерживают концы, выдвинутые из газохода, краном. По мере удаления змеевиков тросовая дорожка передвигается ближе к оставшимся змеевикам. Если длина змеевиков больше расстояния между котлом и стеной, в стене делают проемы.

Установку змеевиков производят в обратном, порядке, используя ту же такелажную схему. Со стороны, в которую должны двигаться в газоходе змеевики, закрепляют отводной блок, пропускают канат от ручной лебедки через этот блок и закрепляют за торец змеевика. При наматывании каната на барабан лебедки змеевик перемещается по тросовой дорожке в газоход.

Оригинальный способ установки змеевиков при помощи тросовой дорожки предложили рационализаторы предприятия «Ростов энергоремонт» Кирпичев А. И. и Басенко Т. П. Тросовая дорожка 1 (рис. 77) перебрасывается через блоки 3 и 9 и через блок 8 наматывается на барабан лебедки 6. По дорожке передвигают вручную скользящий блок 2. Змеевик 5 поднимают на отметку экономайзера при помощи лебедки 7 и блока 4. Затем увеличивают провисание дорожки таким образом, чтобы блок 2 опустился вниз, и к нему застропливают верхний конец змеевика. При одновременном натяжении дорожки и разматывании каната лебедки 7 змеевик перемещается в газоход, принимает правильное положение и по тросовой дорожке при помощи блока 2 устанавливается на место.

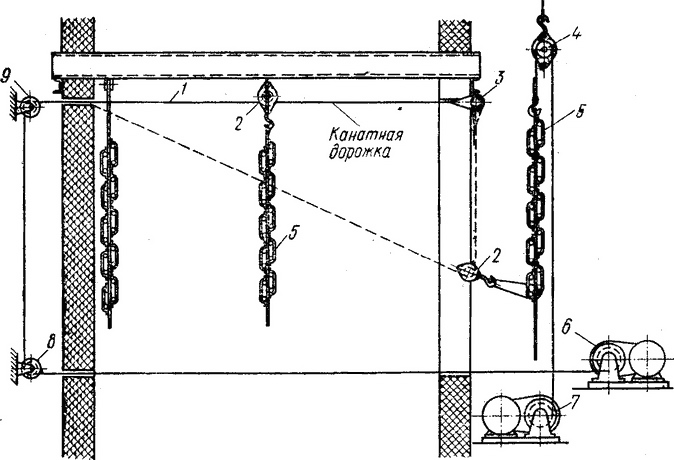

Рис. 77. Установка змеевиков водяного экономайзера по способу, предложенному Кирпичевым А. И. и Басенко Т. П.:
1 —  тросовая дорожка, 2 — скользящий блок, 3, 8 и 9 — неподвижные блоки, 4 — подвижный блок, 5—змеевик, 6 — лебедка канатной дорожки, 7 —лебедка для подъема змеевиков

При расположении змеевиков конвективной шахты перпендикулярно оси котла их длина достигает 14—17 м, что затрудняет их замену. В этом случае передвигать змеевики в пределах газохода рационально при помощи одного длинного или трех коротких монорельсов с передвижными каретками, к которым прикреплены крюки для строповки змеевика (рис. 78). Монорельсы 2 закрепляют за расположенную выше ширму 3. На монорельсы устанавливают каретки 4 с крюками. Всего должно быть не менее трех монорельсов и трех кареток (на рисунке средний монорельс не показан). Змеевик 1 закрепляют стропами вначале за первую каретку, а по мере продвижения в газоход за вторую и третью каретки. Постепенно перестропливают змеевик и отодвигают каретки назад до тех пор, пока стойки 5 змеевика не совпадут со своими опорными балками 6.

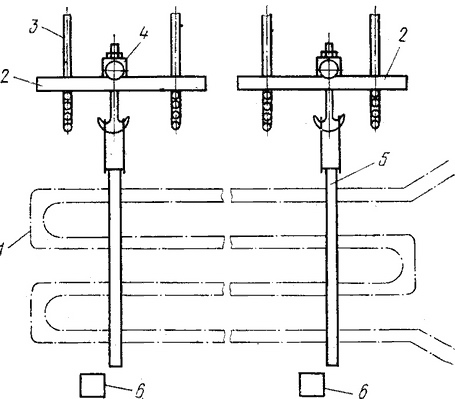

Рис. 78. Установка длинных змеевиков при помощи монорельсов с передвижными каретками:
1—  змеевик, 2— монорельсы, 3 — ширма, 4 — каретка, 5 — стойка змеевика, 6 — опорные балки
