Оправка для выверки деталей на расточных станках

Выверка деталей «а расточных, а также фрезерных станках в условиях мелкосерийного производства производится с помощью индикатора при повороте шпинделя. Это трудоемкая операция, требующая немалых усилий рабочего.

Оправка, показанная на рис. 37, исключает необходимость поворота шпинделя при предварительной выверке детали. Корпус 2 оправки имеет возможность поворота на хвостовике 1. В корпусе предусмотрен цанговый зажим 3 для закрепления стойки 4 с индикатором 5.

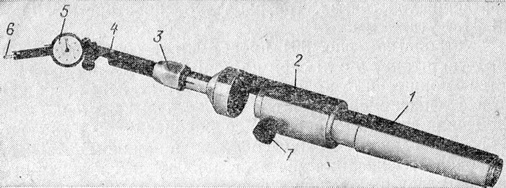

Рис. 37. Оправка для выверки деталей на расточных станках

Оправка устанавливается в шпиндель станка, а к ножке 6 подводится поверхность детали, по которой производится ее выверка. Поворотом корпуса 2 относительно хвостовика определяют разность показаний индикатора в диаметрально противоположных точках поверхности и производят корректировку положения детали до получения одинаковых показаний.

В соединении корпуса и хвостовика имеются зазоры, поэтому точность такой выверки невысока. Для окончательной выверки необходимо винтом 7 закрепить корпус на хвостовике и произвести дополнительную выверку вращением шпинделя.

Обычно для этого достаточно сделать один-два оборота шпинделя.

В оправке можно крепить рычажные индикаторы, а также индикаторы часового типа.

Внедрение оправки способствует повышению производительности труда благодаря сокращению непроизводительных потерь времени на наладку станка.
