Автомат для нарезания резьбы в гайках

Для непрерывного нарезания резьбы в промышленности используются станки с изогнутыми метчиками. Этот же принцип положен в основу автомата, сконструированного и изготовленного новаторами С. Ф. Козловым, П. Д. Загороднюком и Л. В. Вязовым.

Основанием станка (рис. 32) является тумба 1, сваренная из труб прямоугольного сечения и уголков. Внутри тумбы находятся система подачи масла в зону обработки, электродвигатель и пульт управления с кнопками, вынесенными на плато 10. Сверху на основании закреплена плита 9, на которой смонтированы исполнительные узлы: загрузочное устройство 5 с бункером 6, кулачковый управляющий механизм, механизм подачи и зажима гайки 8 и резьбонарезной патрон 3 с защитным кожухом. Кроме того, на столе закреплен приемный бункер 2 и осветительная лампа 4.

Загрузочное устройство переналаживается с одного размера гайки на другой с помощью сменных диска с регулируемыми карманами для гаек и лотка с механизмом отсечки. Вся система загрузки приводится в движение от кулачкового вала с помощью цепной передачи, закрытой кожухом 7.

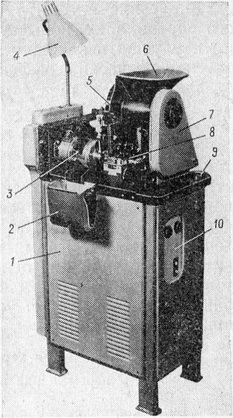

Рис. 32. Автомат для нарезания резьбы в гайках

Подача, зажим и отсечка гайки осуществляются от соответствующих кулачков, насаженных на кулачковый вал, который плавающей муфтой связан с выходной осью редуктора.

При наладке автомата на заданный размер гайки в загрузочное устройство необходимо установить сменный диск, захват механизма зажима гайки, приемный лоток и патрон с изогнутым метчиком. После этого в бункер засыпают заготовки для гаек и включают автомат.

Техническая характеристика автомата
Диаметр нарезной резьбы, мм От М2,5 до М5
Напряжение сети питания, В 380
Частота, Гц 50
Потребляемая мощность, кВт 0,6
Габаритные размеры, мм 600X500x1500
Масса, кг 100

Внедрение автомата позволило сократить время на его переналадку, повысить производительность обработки и улучшить качество нарезаемой резьбы.

Экономический эффект от внедрения автомата составляет 3,7 тыс. руб. в год.
