Резьбовые оправки

Резьбовая центровая оправка.   Обработка   многих деталей на токарных и шлифовальных станках с базированием на резьбовое отверстие производится на центровых резьбовых оправках. Для закрепления детали на оправках предусматривается буртик, к которому она прижимается своим торцом. Недостатком таких оправок является неточное базирование, а также неудобство съема детали.

Новатором станкостроительного объединения им. Я. М. Свердлова И. С. Люциным разработаны и внедрены прецизионные резьбовые оправки оригинальной конструкции, которые показаны на рис. 19. Каждая оправка состоит из трех деталей: корпуса 3, втулки 2 и гайки 1. Втулка установлена на цилиндрическом участке корпуса. Особенностью оправки является то, что с целью повышения точности базирования детали посадочная резьба на корпусе и втулке обрабатывается в сборе.

Обрабатываемая деталь навинчивается на резьбу корпуса и втулки, а затем втулка несколько вывинчивается и зажимается гайкой. При этом происходит натяжение резьбы в соединении, а также обеспечивается центрирование и одновременное крепление детали. Оправка позволяет обрабатывать детали, у которых биение обрабатываемой поверхности или торца относительно среднего диаметра резьбы составляет до 0,02 мм, она проста в изготовлении и удобна в эксплуатации.

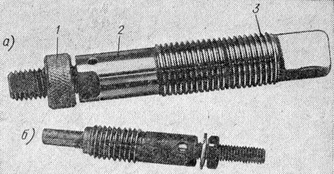

Рис. 19. Прецизионные резьбовые оправки
