Сварка арматурных каркасов (часть 2)

Оборудование для контактной точечной сварки, учитывая возможность сварки непосредственно на строительной площадке и необходимость сварки арматурных каркасов самых разнообразных размеров и очертаний, должно быть, как правило, передвижным. Этим условиям удовлетворяют так называемые сварочные клещи, которые позволяют производить точечную сварку арматурных каркасов и сеток любых размеров и очертаний. Применение на строительных площадках подвесной сварочной машины МТПГ-75 с пневмогидравлическим механизмом сжатия электродов подтвердило их эффективность. Агрегат, необходимый для работы сварочной машины (рис. 153), состоит из сварочного трансформатора в, контактора для включения сварочного тока, электронного регулятора времени 6 и сварочных клещей типа КТГ-75. Все части агрегата соединены шлангами для подачи электрического тока, охлаждающей воды, сжатого воздуха и масла (для осуществления давления при сжатии электродов).

Сварочный трансформатор мощностью 75 квт работает от сети переменного тока «напряжением 380 в. Контактор служит для включения первичной обмотки сварочного трансформатора. Электронным регулятором времени (РВЭ) автоматически обеспечивается необходимая продолжительность операций, составляющих цикл сварки, а именно:
а) сжатие электродами свариваемых деталей с постепенным увеличением давления до установленной величины;
б) прохождение тока во время сварки;
в) выдержка места сварки под давлением, с выключенным током.

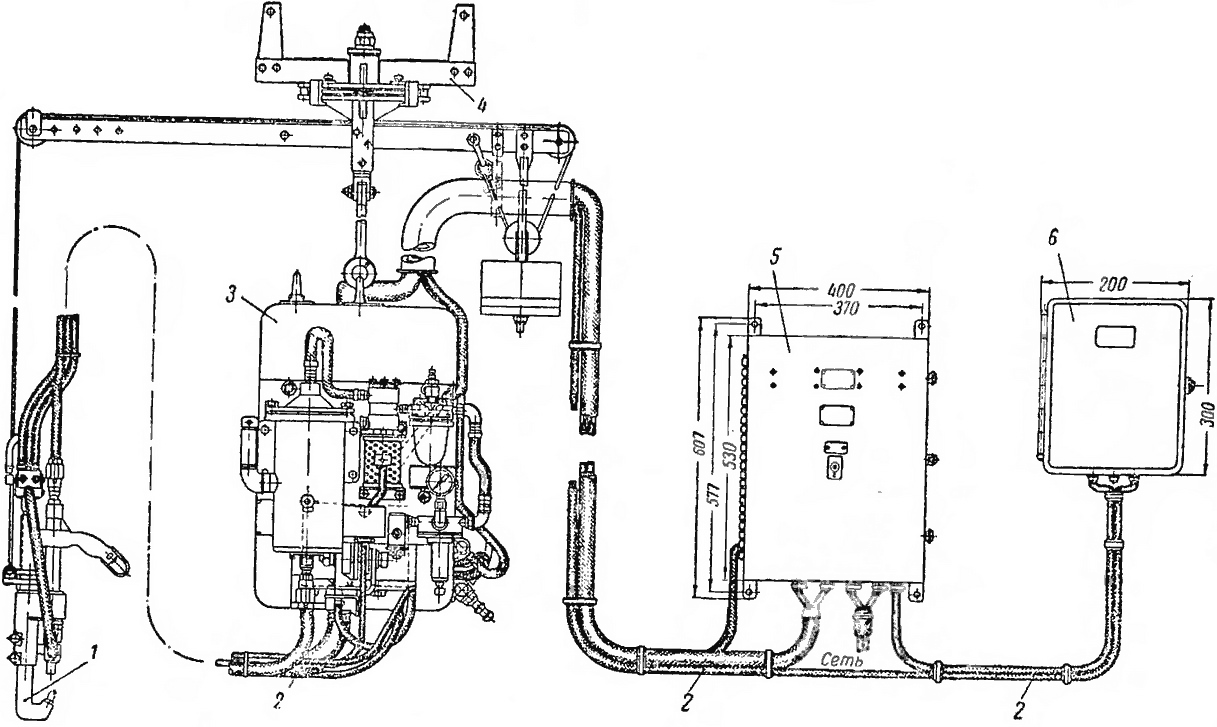

Рис. 153. Подвесная точечная электросварочная машина МТПГ-75: 1 — штоковые сварочные клещи; 2 — кабель для сварочного тока; 3 — трансформатор; 4 — подвеска; 5 — силовой шкаф с контактором; 6 — регулятор времени

Клещи KIT выпускаются трех типов со следующими характеристиками (табл. 32).

Характеристики клещей КТГ

	Полезный вылет в мм	Наибольший ход электрода в мм	Максимальное усилие сжатия электродов в кг	Вес клещей в кг	Расход охлаждающей воды в л час
КТГ-75-1	42	25	275	14?5	600
КТГ-75-2	125	30	200	12,5	845
КТГ-75-3	140	25	250	9,0	600

Любой тип клещей допускает поворот их на 360°, и они могут подвешиваться как в вертикальном, так и в горизонтальном положении с уравновешиванием их противовесом. Прием работы клещами показан на рис. 154.

Для облегчения сварки каркасов колонн (в лежачем положении) рекомендуется предварительно заготовлять два элемента Г-образного сечения, которые затем свариваются по длине, образуя законченный каркас. Длина кабелей и шлангов, соединяющих клещи с трансформатором и механизмом, управляющим давлением, составляет от 1,5 до 2,5 мм. Чем длиннее шланги и кабели, тем больше маневренность клещей, но тем меньше их полезная мощность.

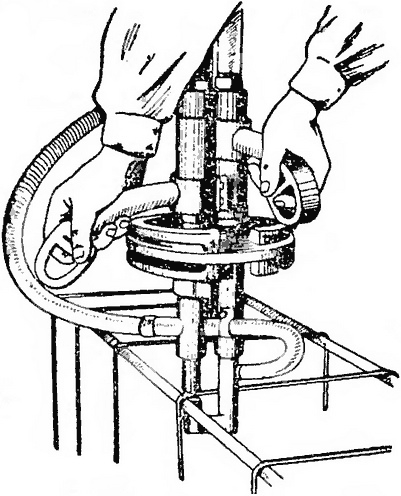

Рис. 154. Прием сварки штоковыми клещами КТГ-75

Сварка клещами МТПГ-75 может применяться как для укрупнительной сварки плоских каркасов и сеток, так и для полной сварки каркасов и сеток из отдельных стержней. Пример организации рабочего места при работе этими клещами приведен на рис. 155.

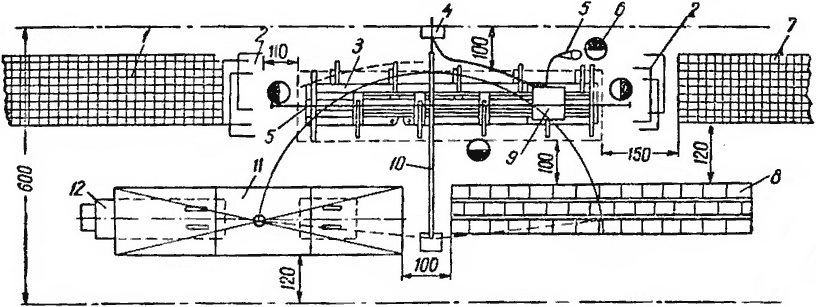

Рис. 155. Схема организации поста сборки и сварки пространственных каркасов сварочной машиной типа МТПГ-75: 1 и 7 — готовые сетки; 2 — торцевые каркасы; 3 — кондуктор; 4 — шкаф управления; 5 — монорельс; б — рабочее место сварщика; 8 — плоские каркасы; 9 — подвесной трансформатор; 10 — кран-укосина; 11 — готовый пространственный каркас; 12 — электрокар с прицепной тележкой

Сборку и сварку пространственных каркасов производит звено в составе четырех человек: сварщика, его помощника и двух подсобных рабочих.

Операции выполняются в следующем порядке. В то время как подсобные рабочие укладывают на кондуктор сетку, устанавливают и закрепляют на нем плоский каркас (боковину), сварщик и его помощник подносят к посту сборки из штабеля два плоских каркаса, один из которых также устанавливают и закрепляют на кондукторе. Затем подсобные рабочие присоединяют и закрепляют к боковым каркасам с двух сторон торцевые, а сварщик, перемещаясь с клещами вдоль кондуктора, приваривает концы поперечных прутьев сетки к продольным стержням вертикально стоящих каркасов (боковин). Помощник сварщика в это время устанавливает перемычки и загибает продольные прутья сетки к торцевым каркасам.

Машина   МТПГ-75 управляется автоматически. В соответствии с толщиной металла и требуемым режимом сварки трансформатор переключается на ту или иную из 16 ступеней. При помощи   воздушного   редуктора устанавливается требуемое давление электродов.   При помощи четырех небольших рукояток регулятора времени задается продолжительность каждого из четырех  последовательных   процессов составляющих цикл сварки.

После настройки сварщик захватывает клещами намеченный к сварке узел и нажимает одну из двух кнопок управления, находящихся на ручках клещей. С этого момента все процессы производятся автоматически. Когда сварщик отпустит кнопку, процесс сварки дойдет до конца, после чего клещи остановятся в раскрытом положении.

Продолжительность постановки одной точки при работе клещами на сварке арматурных каркасов и сеток составляет от 5 до 10—15 секунд в зависимости от конфигурации изделия, толщины металла, мастерства сварщика и т. д.
