Быстросменные модельные плиты

В целях рационального использования формовочных машин для единичного и мелкосерийного производства отливок в литейных цехах ряда заводов («Станколит», «Борец», Ленинградский им. Свердлова и др.) применяют металлические и деревянные быстросменные модельные плиты. Такие плиты предназначены для осуществления быстрого монтажа деревянных и других моделей, и делают машинную формовку одинаково рентабельной и целесообразной независимо от серийности производства и количества формуемых деталей.

Опыт завода «Станколит» показывает, что перевод ручной формовки на формовку машинную с применением деревянных моделей повышает производительность не только в серийном, но и штучном производстве, при этом значительно повышается качество песчаной формы, а следовательно, и обеспечивается массовая и размерная точность отливок.

Модельные плиты изготовляются односторонними и двусторонними. При формовке в съемных опоках используются двусторонние модельные плиты составные (монтированные) или цельнолитые. Для составных плит используют нормализованные модельные плиты корытообразного сечения. Размеры их выбирают в зависимости от размеров в свету съемных опок или жакетов.

Литые плиты для формовки в съемных опоках изготовляют из легких алюминиевых или магниевых сплавов. Корытообразная форма повышает жесткость плит, так как толщина их составляет примерно 10 мм, кроме того, по верхнему выступу плиты в форме образуется замок, предотвращающий смещение полуформ в процессе перемещения формы к месту заливки. Цельнолитую модельную плиту изготовляют при помощи деревянной промодели и деревянной рамки. Такие плиты в мелкосерийном и индивидуальном производстве при опочной формовке не применяют. Подмодельные плиты для опочной формовки применяют только односторонние и в подавляющем большинстве своем монтированные.

На рис. 137, а — в показана быстросменная модельная плита для монтажа модели по центрирующим планкам. Такие модельные плиты применяют для невысоких деревянных моделей средних и крупных размеров.

На модельной плите 1 по осям прикрепляют взаимоперпендикулярно четыре полукруглые стальные планки 2, а в плоскостях разъема половинок модели делают полукруглые пазы 6, соответственно размерам центрирующих планок. Пазы половинок модели 4 и 5 при накладывании на планки фиксируют их на плите в рабочем положении.

Модель прикрепляется к плите болтом 7, пропускаемым через высверленное в ней отверстие и ввертываемым в отверстие с резьбой 3, выполненное в центре оси плиты. Плиты могут изготовляться и с выфрезерованными пазами, в этом случае на моделях делают выступы, соответственно размерам пазов.

Такие плиты позволяют осуществлять быструю смену моделей. К недостаткам их следует отнести неудобство закрепления элементов литниковой системы. Широко применяют металлические рамки с быстросменными вкладышами. Деревянный (или металлический) вкладыш с прикрепленной к нему моделью вставляют в углубление на рамке и прикрепляют болтами (рис. 138, а, б). В данном случае на вкладыше устанавливают две полумодели для верхней полуформы, а для нижней полуформы должен быть вкладыш с двумя другими половинками модели, который изготовляют так же, как и верхний.

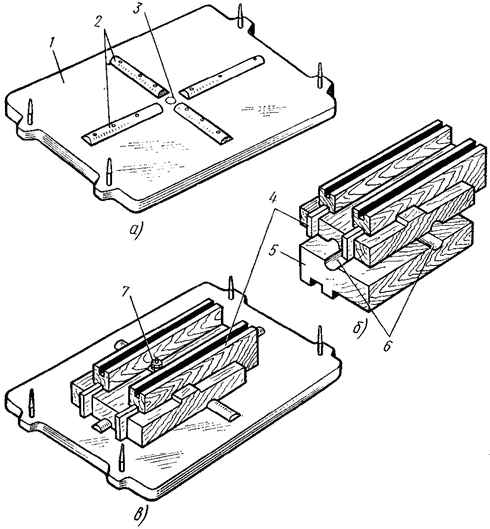

Рис. 137. Схема монтажа модели на быстросменной модельной плите с центрирующими планками:

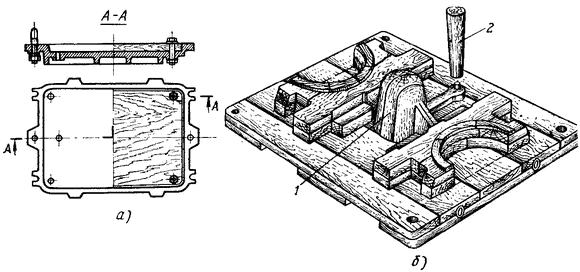

Рис. 138. Деревянные модели на деревянных вкладышах (предназначены для использования в литых рамках при машинной формовке):
