Инструменты и приспособления для разметки

Рейсмус столярный служит для проведения параллельных линий на брусках, досках, щитах (рис. 12, а). Он состоит из колодки (деревянной или металлической), в которую вставлены два брусочка, на концах которых имеются острые стальные шпильки. Брусочки закрепляют клином или другим приспособлением. При работе рейсмусом колодку прижимают к базовой плоскости доски и двигают к себе. Брусочек 2 с острой шпилькой наносит на доске параллельную риску на расстоянии l или l1 от базовой плоскости (рис. 12, б).

рейсмус
Рис. 12. Рейсмус:
а — общий вид, б — схема разметки доски рейсмусом; 1 — колодка, 2 — брусочки, 3 — клин, 4 — стальные шпильки

Циркуль применяют при вычерчивании дуг, окружностей и откладывании размеров на заготовке или изделии. Наиболее простой циркуль с дужкой состоит из двух стальных ножек с остро-заточенными концами, которые соединены между собой шарнирным винтом (рис. 13, а). Для более точной разметки пользуются пружинным циркулем (рис. 13, б). У этого циркуля верхние концы ножек сжимаются стальной упругой пружиной, в результате чего нижние концы стремятся разойтись, но стяжным винтом они удерживаются на нужном расстоянии.

циркули
Рис. 13. Циркули:
а — циркуль с дужкой, б — пружинный циркуль, в — нанесение окружности специальным циркулем; 1 — дужка, 2 —зажимной винт, 3 — пружина, 4 — стяжной винт, 5 —гайка, б — ножка

Установка ножек циркуля на нужный размер производится поворотом гайки, находящейся на стяжном винте. На рис. 13, в показан специальный циркуль, который дает возможность проводить окружности, центры которых не лежат в одной плоскости с окружностью. Им удобно размечать на разметочной плите.
Для разметки больших окружностей и откладывания размеров применяют штангенциркуль (рис. 14). Он представляет собой длинную линейку, на которой находятся две ножки, одна из них подвижная. Так как при вычерчивании окружностей и дуг большого диаметра удобно наносить риски не только иглой, но и карандашом, то для этой цели к подвижной ножке прикрепляют зажим, в который вставляют карандаш.



штангенциркуль

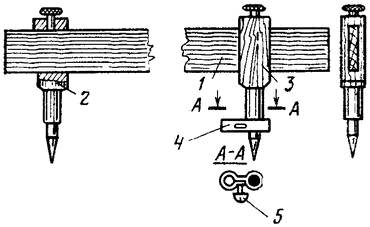

Рис. 14. Штангенциркуль:
1 — деревянная штанга, 2 — закрепленная ножка, 3 — подвижная ножка, 4 — зажим для карандаша, 5 — винт
измерение толщин тел и диаметров отверстий

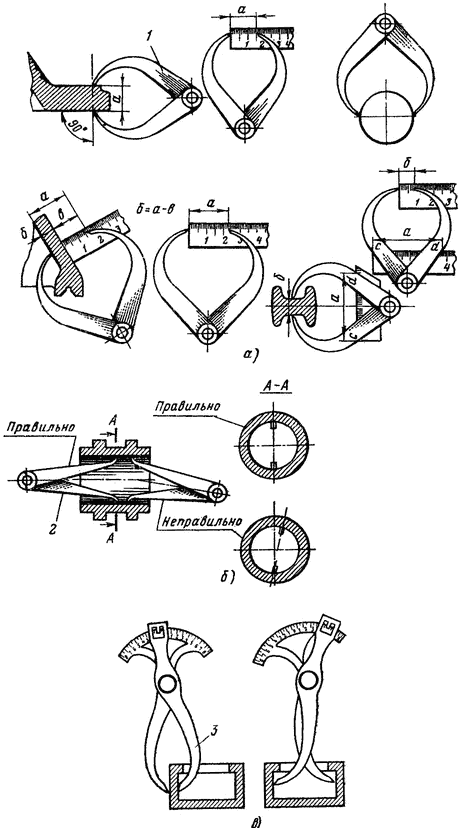

Рис. 15. Измерение толщин тел и диаметров отверстий:
а — кронциркулем 1, б — нутромером 2, в — универсальным кронциркулем-нутромером

Кронциркуль применяют для измерения тел вращения, а также толщины изделий (рис. 15, а). Он состоит из двух стальных кривых ножек, соединенных шарнирным винтом. Размер определяют по измерительной линейке.
Нутромер служит для измерения внутренних отверстий и расстояний между отдельными частями изделий (рис. 15, б). По устройству он почти не отличается от кронциркуля.
Универсальный кронциркуль-нутромер применяют для измерения тел вращения, внутренних отверстий, расстояний между отдельными частями, а также и для измерения толщины тела детали в таких местах, где обычным кронциркулем или нутромером их измерить нельзя (рис. 15, в).
Для более точного измерения и разметки моделей и стержневых ящиков используют металлический штангенциркуль с нониусом, т. е. вспомогательной (нижней) шкалой, позволяющей произвести отсчет дробных долей делений основной шкалы, в данном случае десятых долей миллиметра (рис. 16, а—в).
Разметку выполняют и другими способами, например по шаблонам. Шаблоны для разметки бывают различные по форме, конструкции и размерам. Обычно разметочные шаблоны изготовляют из фанеры или листовой стали. Шаблон накладывают на обрабатываемую доску или заготовку, обводят его контуры чертилкой (а затем карандашом) и получают готовую разметку (рис. 17, а, б). Этот способ разметки широко применяют при изготовлении столярных изделий.

металлический штангенциркуль с нониусом

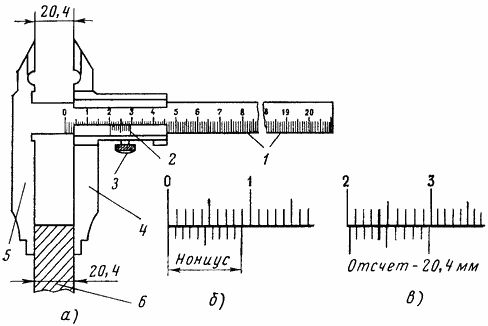

Рис. 16. Металлический штангенциркуль с нониусом, установленный на размер 20,4 мм:
а — общий вид, б — нониус в нулевом положении, в — положение нониуса при измерении детали толщиной 20,4 мм; 1 — штанга, 2 — нониус, 3 — зажимный винт, 4 — поджимная губка, 5 — неподвижная губка, 6 — деталь
шаблоны для разметки

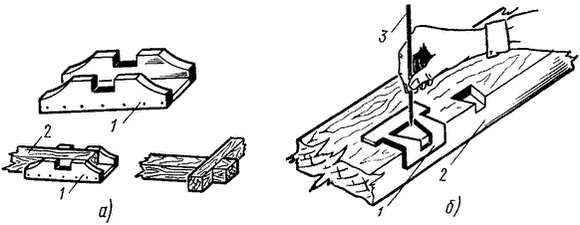

Рис. 17. Шаблоны для разметки:
а — прямого накладного замка с зубом, б — соединения врубок типа «ласточкин хвост»; 1 — шаблон, 2 — заготовка, 3 — чертилка
