Модельные заготовки прямолинейной формы
Страницы: 1 2 3Прямолинейные модельные заготовки изготовляют в виде щитов (однослойных и многослойных), брусков (цельных и склеенных), рам, коробок и ящиков прямоугольной и другой формы.
Щиты и бруски изготовляют путем сплачивания и склеивания; ящики, коробки и рамы — вязкой с применением клея.
Щиты широко используют для изготовления коробок моделей и стержневых ящиков в качестве модельных плит и других частей модельных комплектов. Длина щита может соответствовать длине доски до 6—6,5 м, ширина щита должна быть такой, чтобы щит можно было выстрогать на фуговальном и рейсмусовом станках. Более широкий щит изготовляют склеиванием двух-трех выстроганных щитов.
Бруски иногда оклеивают из досок.
Рамы применяют при изготовлении моделей и стержневых ящиков средних и крупных размеров. Они могут быть цельными и многослойными (из нескольких рядов). Рамы длиной до 1 м обычно делают из четырех брусков или досок. При длине более 1 м между долевыми брусками врезают еще брусок, называемый средником, для усиления прочности и жесткости рамы. В некоторых случаях на раме делают укосины. Способы изготовления средников и укосин показаны на рис. 124, а—д.
При изготовлении средних и крупных моделей широко пользуются круговой стыковой вязкой с переклейкой тонких брусков и прошивкой мест соединений нагелями или гвоздями. Бруски при изготовлении рам этим способом не имеют на концах никаких дополнительных соединений (шипов и проушин). При наборе брусков послойно (рядами) по высоте каждый из брусков одним своим концом (торцом) касается долевой кромки конца другого бруска (рис. 124, в, г). Бруски набирают как бы по кругу и только в одном каком-либо направлении от стыка к стыку. Поскольку каждый из брусков образует стыковое соединение только одним концом торца, то подгонять их по длине не нужно. И сам процесс изготовления рам этим способом сводится к обычной переклейке брусков. Если необходимо придать большую прочность, ставят средники на расстоянии не более 600—700 мм между внутренними поверхностями рамных и коробчатых заготовок. Таким способом вязки можно изготовлять не только рамы, но и более сложные заготовки для моделей (рис. 124, д). Точность изготовления заготовок получается достаточно высокой без дополнительной чистовой обработки, так как бруски можно установить (сдвинуть) б соответствии с заданными размерами.

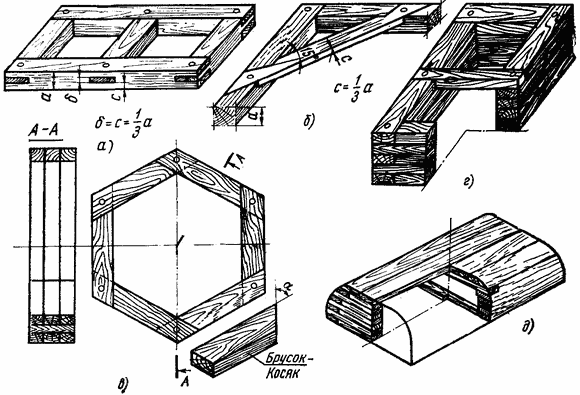

Рис. 124. Конструкции средников, укосин и рамных заготовок, связанных разными способами:
