Изготовление модели рукоятки

Изготовление модели рукоятки показано на рис. 154, а—г. Рукоятку отливают из серого чугуна. Отверстия во втулке диаметром 20 мм просверливают в механическом цехе, поэтому модель изготовляют без стержневого ящика. Заготовку разъемной модели соединяют шипами из брусков толщиной 30 мм, шириной 70 мм и длиной, превышающей длину модели на 60—80 мм, чтобы удобно было ее обрабатывать на токарном станке в центрах.

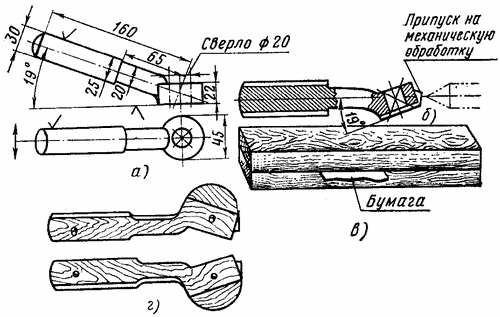

Рис. 154. Изготовление модели рукоятки:

Для обеспечения разъема после обточки на станке заготовку склеивают через бумажный лист, а концы ее, которые будут отрезать после точения, — без бумаги.

После обточки при помощи плоской стамески и молотка половинки заготовки разъединяют, удаляют с обеих половинок бумагу и приступают к разметке для доведения их до нужной формы и размеров. При серийном производстве половинки моделей необходимо устанавливать на подмодельные плиты.
