Станки для сверления и образования пазов

На сверлильных станках путем сверления получают круглые отверстия, на долбежных — отверстия прямоугольного сечения. Для сверления применяют сверла, для долбления — долота или зубья, соединенные в виде непрерывной цепочки (цепные долота).

Для образования в заготовках пазов служат сверлильно-пазовальные станки. Чтобы получить круглое отверстие, вращающееся
сверло подают вдоль его оси на заготовку или заготовку подают на вращающееся сверло. При образовании же пазов сверлу (фрезе) или заготовке сообщается, кроме поступательного движения вдоль оси, еще и поперечное перемещение. При выполнении пазов долблением резец получает возвратно-поступательное движение от вращающейся звездочки.

Сверлильные станки в зависимости от расположения сверл, количества шпинделей и способа подачи подразделяют на вертикально - сверлильные и горизонтально-сверлильные, на одношпиндельные и многошпиндельные, на станки с ручной подачей и с автоматической. В модельных цехах находят применение вертикальные и горизонтальные сверлильные станки.

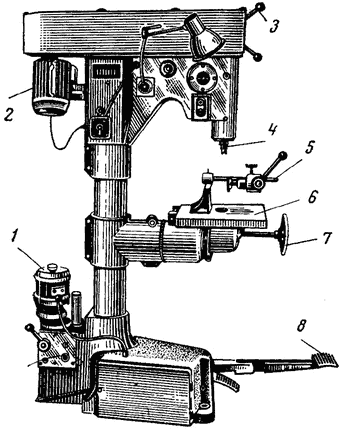

На рис. 74 показан одношпиндельный вертикально-сверлильный станок СвА с механической подачей шпинделя. Станок обеспечивает сверление отверстий диаметром 25—30 мм на глубину до 150 мм.

вертикально-сверлильный станок
Рис. 74. Вертикально-сверлильный станок:

1 — электродвигатель подачи стола, 2 — электродвигатель привода шпинделя, 3 — ручка подачи шпинделя, 4 — шпиндель, 5 — зажим, 6 — стол, 7 — маховичок бокового перемещения стола, 8 — педаль
