Зажимные приспособления для склеивания

Чтобы склеивание было прочным, применяют зажимные приспособления: ваймы, струбцины и др.

Ваймы (рис. 95, а, б, е) служат для склеивания широких щитов, которые зажимают клиньями со скосом 10—15° или винтами. Если щиты длинные, то применяют несколько вайм.

Струбцина состоит из скобы с винтом. Струбцины бывают металлические (рис. 95, в) и деревянные. Применяют их при склеивании небольших (до 500 мм) по высоте изделий. Пользуются струбцинами и других конструкций, а также специальными зажимными приспособлениями (рис. 95, г, д). Давление в зажимных приспособлениях равно 2—5 кгс/см2.

В ряде случаев используют металлические скобы (см. рис. 95, в), а для более крупных заготовок винтовые, пневматические и гидравлические ваймы (прессы).

Для склеивания крупных модельных заготовок высотой до 600—900 мм применяют металлические грузы (рис. 83, ж) массой 1000—3000 кг, накладываемые на заготовки мостовым краном.

зажимные приспособления

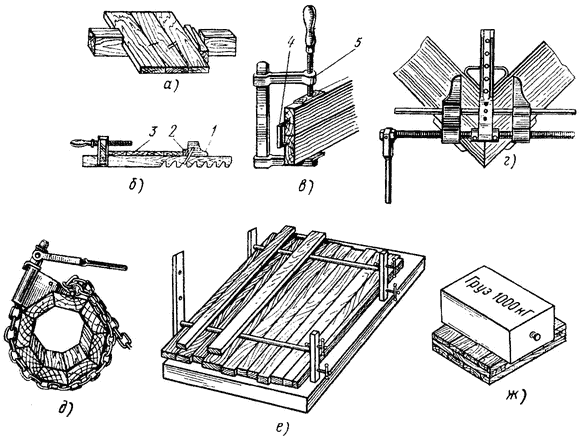

Рис. 95. Зажимные приспособления:

а — для зажатия щита в простой вайме с постоянными упорами, б — вайма с передвижным упором, в — металлическая струбцина со скобой для зажатия досок, г — винтовое угловое, д — цепное, е — механическая вайма, ж — при помощи грузов для зажатия щитков; 1 — передвижной упор с металлическим хомутиком, 2 — деревянный клин, 3 — щит, 4 — скоба, 5 — металлическая струбцина
